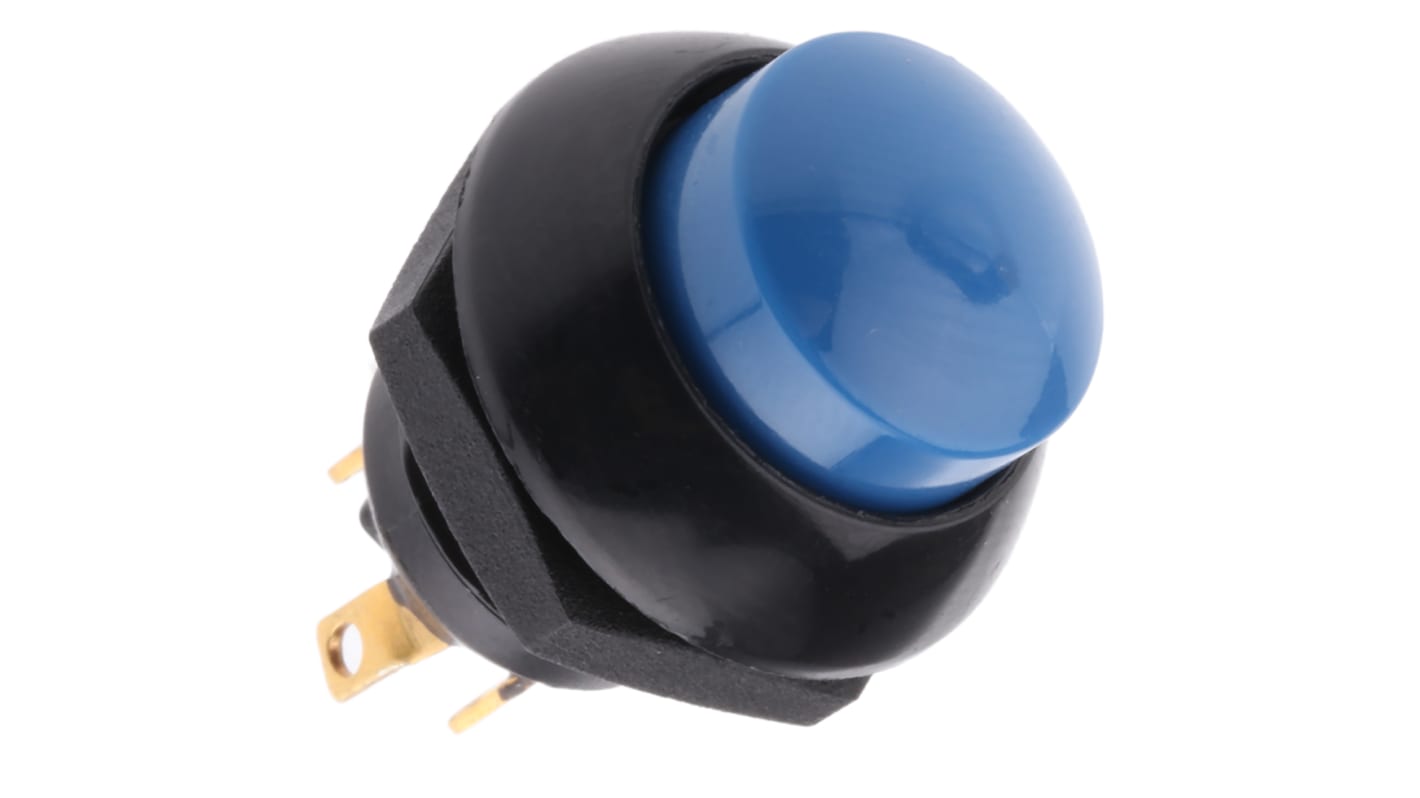

瞬时式 P9 系列按钮开关具有低按钮外形或高按钮外形的圆顶型按钮,具有用于六角螺母安装的螺纹外壳,面板后深度约为12mm。满额定负载为 5A 电阻性或 3A 电感时,P9的寿命约为100万次机械操作,电气寿命为25,000次。P9系列具有低接触电阻,可实现低电平开关功能,同时也是一种精密设计的开关,可用于面板、控制手柄、计算机、仪器、重型设备和其他需要美观耐用的按钮开关的应用。
密封等级达 IP68 防水(浸入式至1米水压)
1 常开 + 1 常闭瞬时触点( Z 型)
嵌入式和凸起式圆顶按钮样式,有多种颜色可供选择。
提供哑光或标准光面
螺纹主体(面板击落孔 12.827mm )
小尺寸,带黑色座圈和主体
提供螺母和面板密封垫圈
工作温度: -55 至 +85°C
触点额定值:5A @ 28Vdc or 115Vac; 2.5A @ 250Vac
有关白色主体型号,请参考常见库存号 737-3787 。
对于面板密封,请参考常见库存号 737-3863 。
UL; CSA
属性 | 数值 |
---|---|
开关操作 | 瞬时 |
照明 | 否 |
安装类型 | 面板 |
按钮颜色 | 蓝色 |
触点配置 | 单刀双掷 |
额定电压 | 28V 直流 |
IP 防护等级 | IP68 |
触点额定电流 | 5 A @ 28 V 直流 |
触点材料 | 镀金银合金 |
