ZETA 模块是基于 EZRadio® 技术和 Si4455 射频收发器芯片的经济型高性能 sub-1GHz ISM 频段无线电模块。
射频工作频率:433/868MHz ISM 频段
射频输出功率:高达 +13dBm
接收器灵敏度:-116dBm @ 2.4kbps,GFSK,0.1% BER
调制:FSK、GFSK 或 OOK
OTA 数据传输率:高达 500kbps
范围:远达 2000m(瞄准线)
支持曼彻斯特编码
支持数据包处理、报头检测、同步字检测、CRC 生成/检查
64 字节 Tx 和 Rx FIFO
数字 RSSI
主机通信:串行 SPI
电池电压传感器
省电功能
电源:+1.8 至 +3.6V 直流
工作温度范围:-40 至 +85°C
尺寸:16 x 16 x 2mm SMT 格式
应用:家庭自动化、传感器网络、无钥匙进入、健康监测、物联网 (IoT) 通信
RS 产品代码
903-3062 ZETA-868-SO 868MHz 收发器
903-3068 ZETA-433-SO 433MHz 收发器

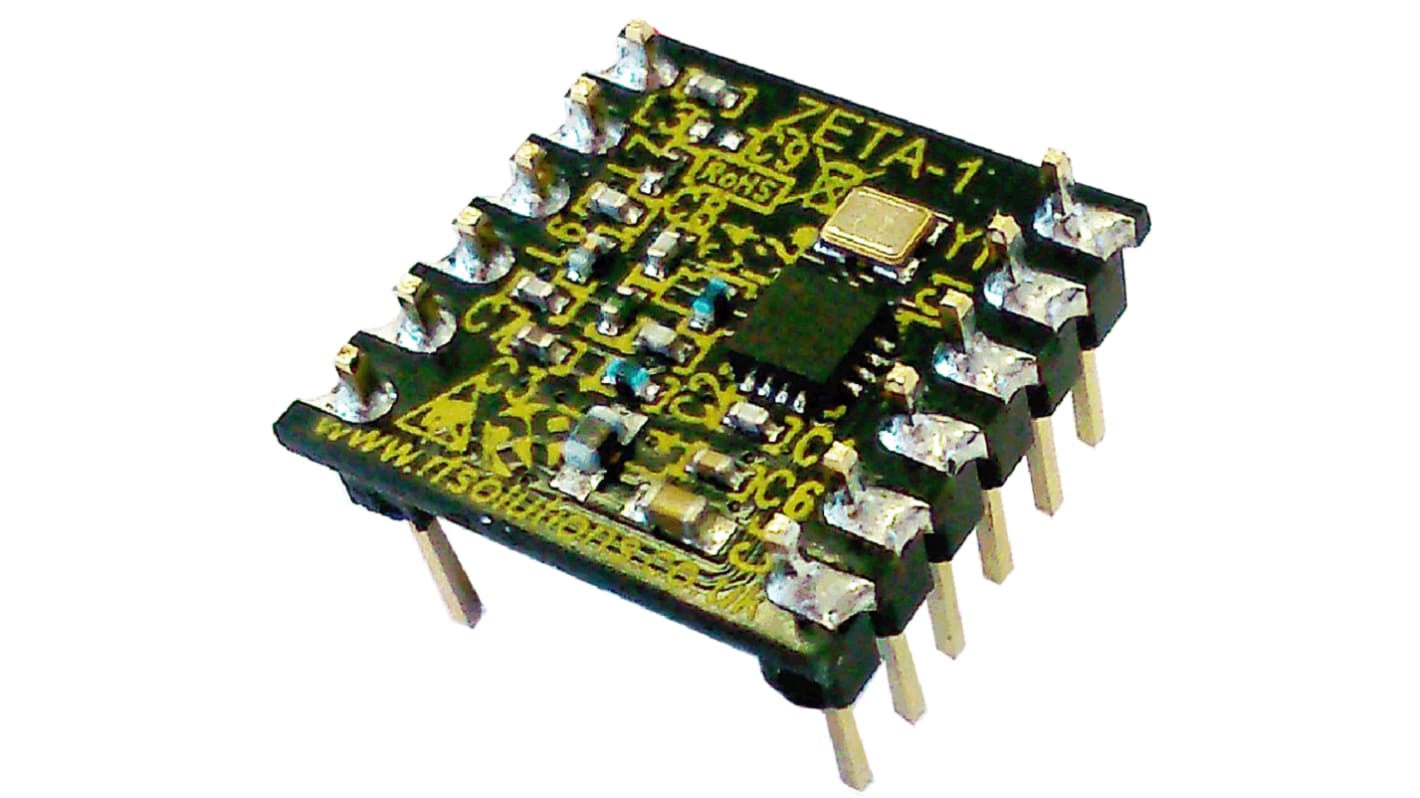

122-5258 ZETA-868-D 868MHz 收发器(DIP 型号)
122-5257 ZETA-433-D 433MHz 收发器(DIP 型号)
提供用于执行模块设置功能和数据包操作的编解码器芯片,RS 部件号为 903-9394。
CE
属性 | 数值 |
---|---|
元件类型 | 模块 |
扩充槽 | 868MHz |
调制技术 | FM |
最高射频数据传输率 | 500kbit/s |
最大输出功率 | +13dBm |
接收器灵敏度 | -116dBm |
支持的总线接口 | SPI |
电源电压 | 1.8 → 3.6V |
尺寸 | 16 x 16.5 x 2mm |
高度 | 2mm |
长度 | 16.5mm |
最高工作温度 | +85°C |
最低工作温度 | -40°C |
宽度 | 16mm |
