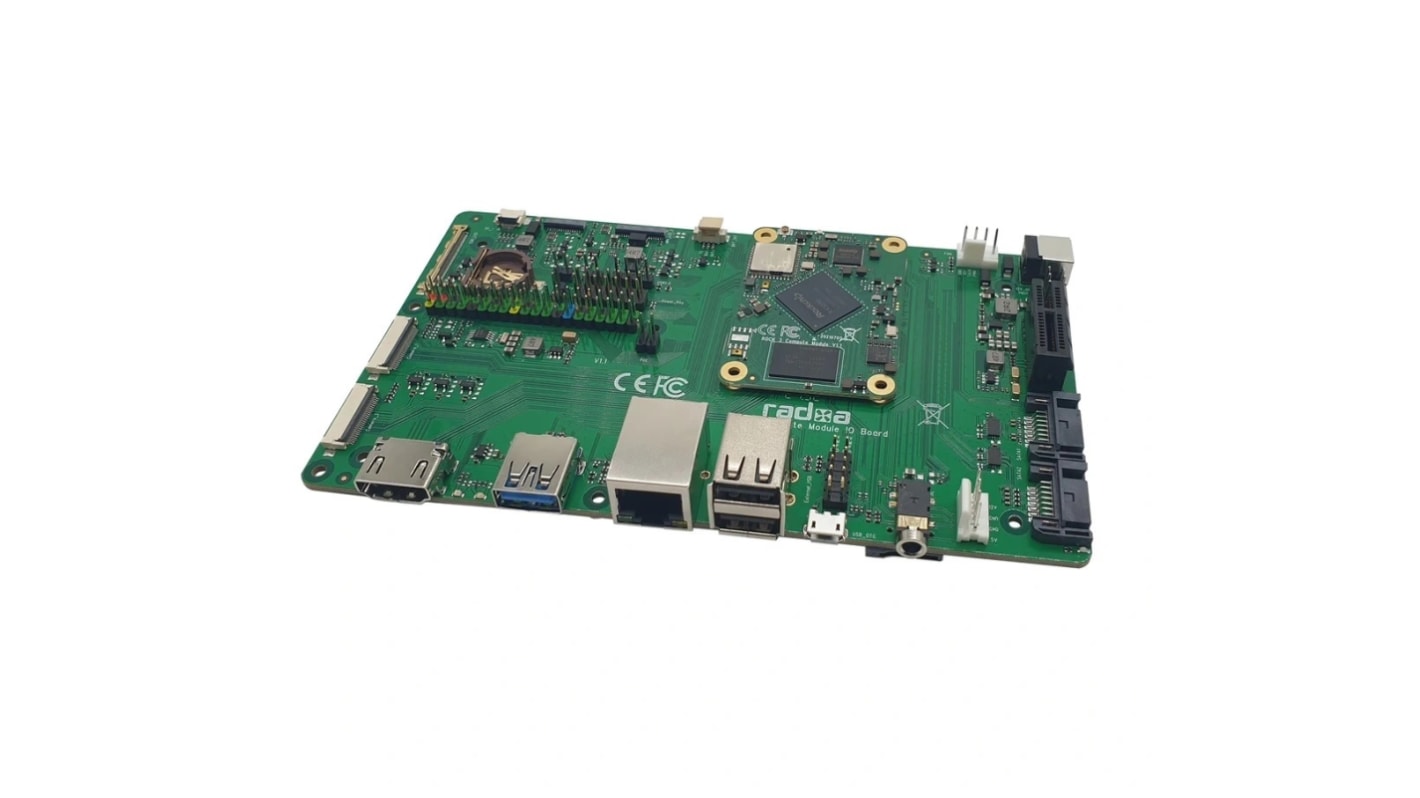

Okdo Rock CM3 输入/输出载板

ROCK 3 计算模块 (CM3) IO 板,是高性能、丰富接口的应用板,提供 SD 卡插槽、SATA 接口、PCIe、HDMI、MIPI、以太网、TP 接口、eDP 屏幕、USB3.0、USB2。 0、RTC、CSI、GPIO、耳机插孔、风扇和其他丰富的外围接口,用于您的 OKdo x Radxa ROCK 3 计算模块 (CM3)。

ROCK 3 计算模块 (CM3) IO 板的主要功能

半 mini-itx 设计 支持多个显示器接口,包括 HDMI、2x MIPI DSI/LVDS、eDP,可选择具有双显示器
支持 x1 PCIe 卡
通过 USB3.0 或 PCIe 2.0 提供多达 2 个 SATA
支持 Ubuntu/Debian 和 Android

连接选项

5 个 USB 2.0 端口(2 个内部 USB2 针座,3 个类型连接器) 1 个 USB 3.0 端口(5Gbps,A 型连接器)
1 个 USB 2.0 OTG(微型 USB 连接器)
1 个 PCIe 1 路主机,2 代(5Gbps,1 个 PCIe 连接器)
2 个 SATA 7P 连接器(1 个与 USB 3 共享,1 个与 PCIe 共享)
1 个 microSD 卡连接器
40 x GPIO 引脚针座

网络选项,支持 PoE

1 个千兆位以太网 RJ45,支持 PoE

视频和音频连接

1 x HDMI 高达 4K x 2K@60HZ 1 个 eDP 支持 4K x 2K@60HZ
2 个 MIPI DSI 4 通道,支持高达 1920 x 1080@60HZ 的双显示屏
双 MIPI CSI 输入
5mm 耳机插孔,带麦克风支持

ROCK 3 计算模块 (CM3) IO 板的附加功能

Lion 电池连接器 RTC 电池连接器
风扇连接器
