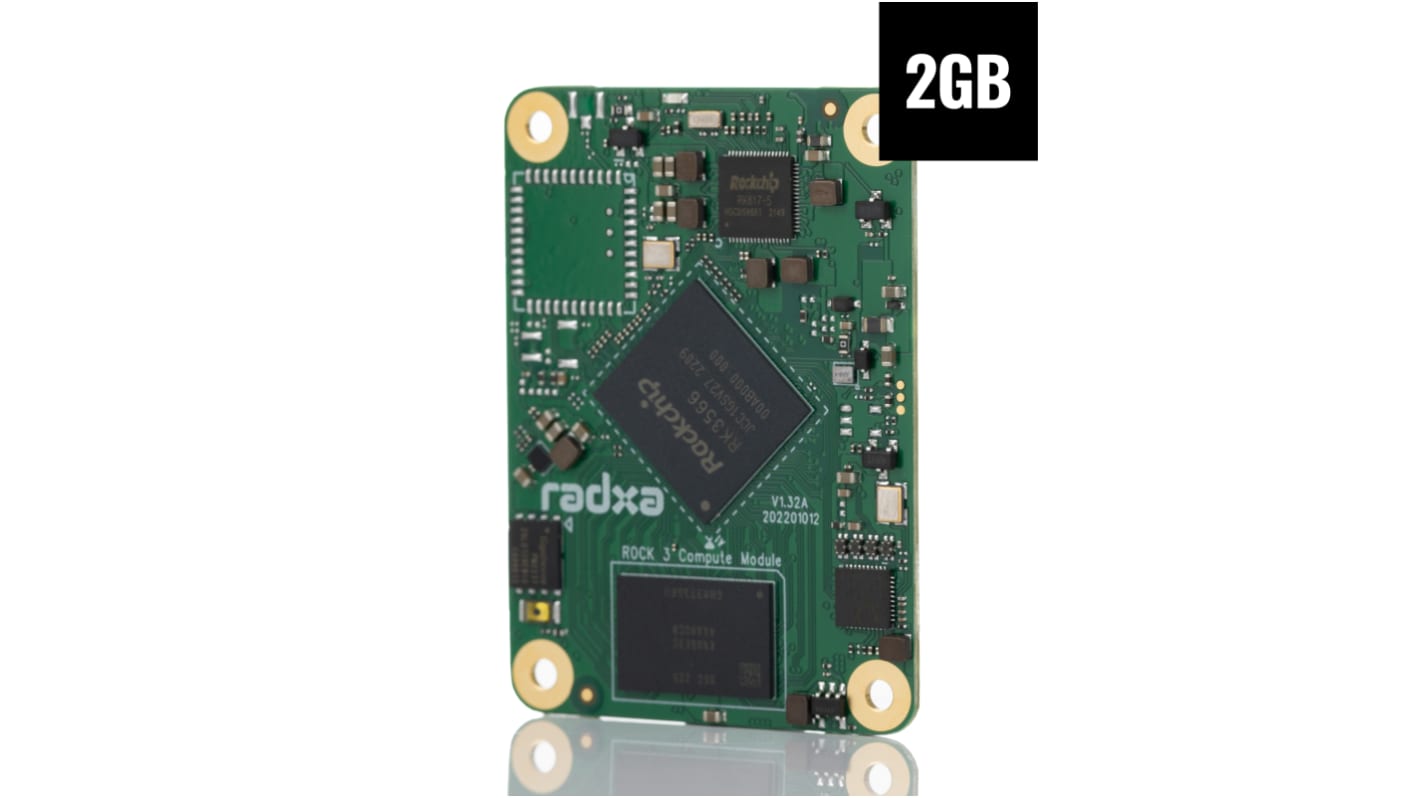

ROCK 3 计算模块 (CM3) 是模块上系统 (SoM),基于强大的 Rockchip RK3566 芯片上系统 (SoC)、四核 Arm® Cortex®-A55 CPU 和 Arm MaliTM-G52-2EE GPU。此 CM3 设计用于提高您的设计应用的性能和功能。ROCK 3 计算模块具有 2GB LPDDR4 RAM 和许多其他高级功能,集成在这款仅 55mm x 40mm 的紧凑型板中,可轻松集成到不同的工业和多媒体项目中。CM3 由 OKdo 技术与 Radxa 合作开发,提供一个即用型、经济型解决方案,可扩展各种嵌入式应用的功能。
Rockchip RK3566 SoC,带 64 位四芯低功率芯,高达 2.0GHz
GPU:Arm MaliTM-G52-2EE、OpenGL® ES1.1/2.0/3.0/3.1/3.2、Vulkan® 1.1、OpenCLTM 2.1
CPU:四核 Arm® Cortex®-A55 (ARMv8) 64 位 @ 2.0GHz
NPU:1个TOPs@INT8,支持INT8,INT16,FP16,BFP16,支持TensorFlow,Caffe,Tflite,Pytorch,Onnx,AndroidTM NN等深度学习框架。
RAM:2GB LPDDR4
显示屏:单显示引擎、HDMI2.0、eDP 1.3、双 MIPI-DSI、组合,带单 LVDS、24 位 RGB/BT1120 和 EBC 接口
多媒体:4K H.265/H.264/VP9 视频解码器和 1080p@60fps H.264/H.265 视频编码器
视频输入:8M 像素 ISP 和 1 x 4 通道或 2 x 2 通道 MIPI CSI-2 和 DVP 接口
音频接口:带 8 通道的 I2S0/I2S1、带 2 通道的 IS2/I2S3、带 8 通道的 SPDIF0、带 8 通道的 PDM0、带 8 通道的 TDM)和语音活动检测 (VAD)。
音频接口:带 8 通道的 I2S0/I2S1、带 2 通道的 IS2/I2S3、带 8 通道的 SPDIF0、带 8 通道的 PDM0、带 8 通道的 TDM)和语音活动检测 (VAD)。
安全:Arm TrustZone® 安全扩展、安全视频路径、安全 JTAG 调试、安全启动、OTP 和加密 (AES/TDES/SM4/SM3/SHA256/SHA512/RSA)
电源要求:SoM 的电源输入为 5A 时 5V 直流。
8 x I2C
4 x SPI
8 x UART
9 x PWM
50 x GPIO
2 x ADC
1 个千兆位以太网 PHY
支持带麦克风阵列的 PDM
I2S
2 x SATA
1 x PCIe 2.0,1 路径主机 (5Gbps)
1 x USB 2.0
1 x USB 2.0
1 x USB 3.0 (5Gbps)
1 x SDIO 3.0
1 x HDMI 高达 4K x 2k@60Hz
1 x HDMI 高达 4K x 2k@60Hz
2 x MIPI DSI @ 1.6Gbps 每条轨道
2 x MIPI CSI
1 x 2 路 MIPI CSI 摄像头端口
1 x 4 路 MIPI CSI 摄像头端口
1 个 LVDS 组合四路,与 MIPI DSIO 混合
3 x 100 引脚 0.4mm 节距 B2B 连接器
Debian/Ubuntu Linux 支持
Android 11 支持
属性 | 数值 |
---|---|
产品名称 | ROCK 3 计算模块 (CM3) 2GB |
内存大小 | 2 GB |
型号 | Compute Module 3 |
端口连接 | CSI, DSI, HDMI, OTG, USB2, USB3 |
作业系统 | Android, Debian, Linux |
