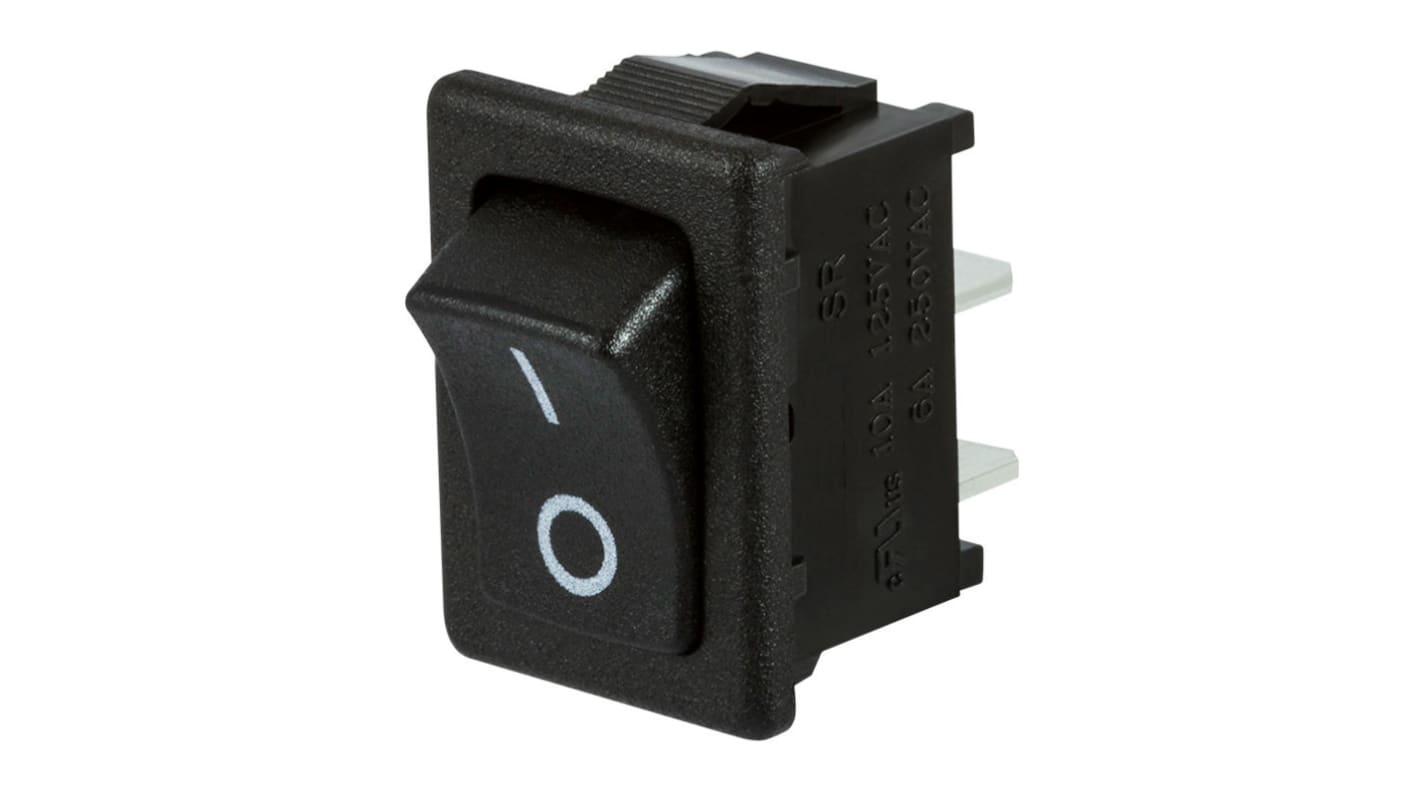

ZF 的 SR 系列微型船型开关采用紧凑型设计,可提供高切换电流。非发光单极开关提供矩形切口(SRB 系列)或圆形切口(SRJ 系列)。SR 系列开关设计用于面板安装,只需卡入面板即可通过自锁肋纹牢牢固定。SR 系列船型开关采用坚韧的黑色尼龙 66 材质,特别适用于维护、维修和新型设计工作。计工作。
特点和优势
额定使用交流电源
行业标准安装尺寸
可选矩形或圆形开关
耐用银合金触点,确保在重载下具有长寿命
时尚曲面翘板
尼龙 66 模制外壳,符合 UL 94V-2 标准
安全的自锁片,可实现牢固的面板固定
可选普通或输入/输出执行器
防旋转接线片(SRJ 圆形翘板系列)
配有 4.8 mm 快速连接端子
单刀单掷和单刀双掷触点配置
通/通、通/断和通/断/通开关操作
应用
船型开关是市场上常用的电开关之一。由于设计简单,操作方便,船型开关几乎可用于任何行业中。一些常见的应用为:
控制面板
大负荷工厂机械
加热和通风
电源
自动化控制
常见问题解答
船型开关是否易于连接?
是,由于船型开关后部带有可快速连接的 4.8 mm 公头插片接线端子,因此可轻松连接。只需根据所需的电线尺寸选择合适的红色、黄色或蓝色母头压接插座连接器。
部件号 440-6979 是矩形单刀单掷开关,带输入/输出标记
部件号 440-6985 是矩形单刀双掷开关,无标记
部件号 868-1600 是矩形单刀单掷开关,无标记
部件号 868-1575 是矩形单刀单掷开关,带通/断标记
部件号 868-1562 是圆形单刀单掷通/断开关,无标记
部件号 868-1694 是圆形单刀单掷开关,带输入/输出标记
部件号 868-1565 是圆形单刀单掷通/通开关,无标记
部件号 868-1569 是圆形单刀双掷通/断/通开关,无标记
部件号 868-1578 是圆形单刀双掷通/断/通开关,带 II/O/I 标记
VDE; UL; CSA
VDE; UL; CSA
属性 | 数值 |
---|---|
触点配置 | 单刀单掷 |
开关操作 | 开-无-关 |
触点额定电流 | 10 A |
照明 | 否 |
执行器颜色 | 黑色 |
安装类型 | 面板 |
接端类型 | 快速连接 |
交流额定电压 | 125 V, 250V |
执行器形状 | 矩形 |
