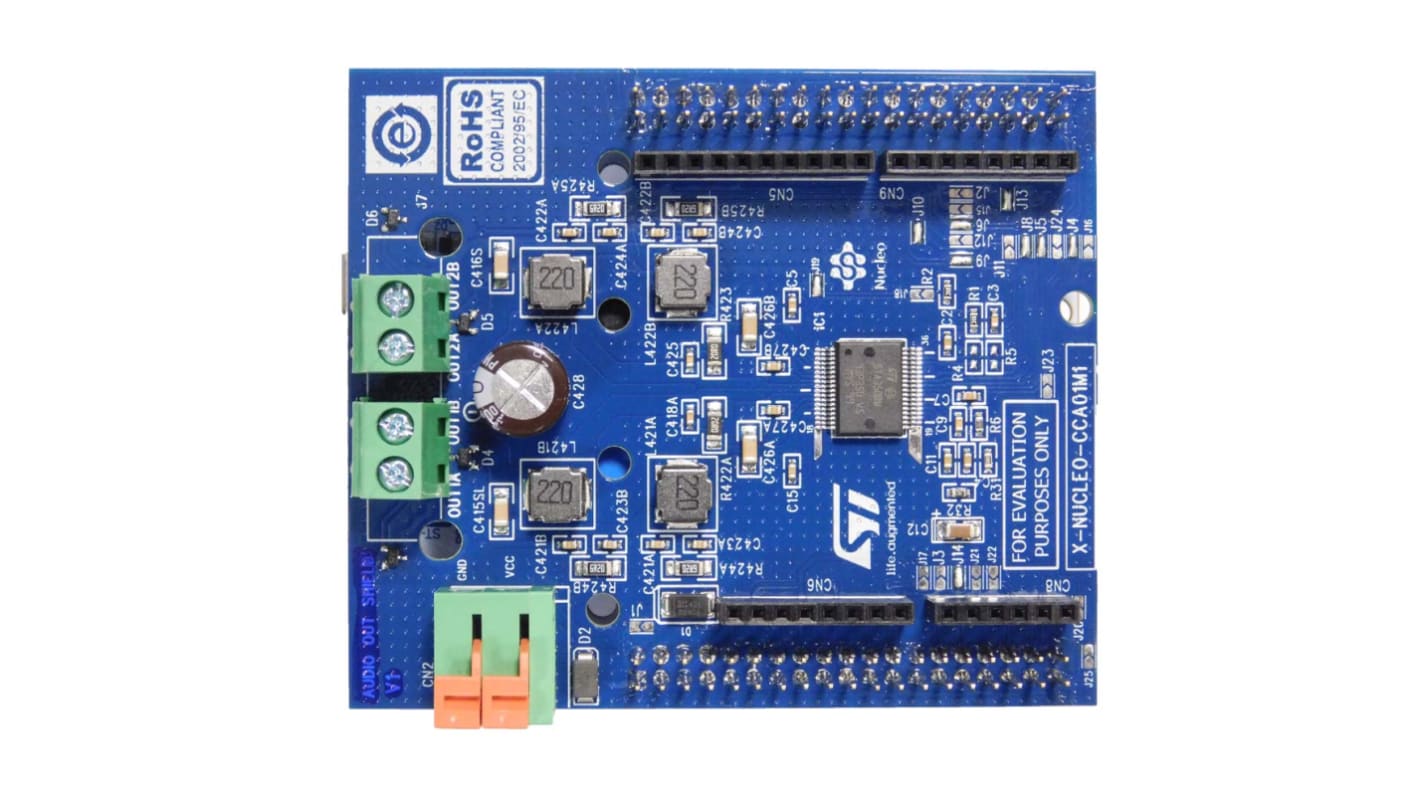

X-NUCLEO-CCA01M1 STA350BW Sound Terminal® 扩展板

X-NUCLEO-CCA01M1 扩展板基于 STA350BW Sound Terminal® 2.1 通道数字音频放大器芯片。STA350BW 设备集成了数字音频处理、数字放大器控制和 FFX™ 数字功率输出级，可提供高质量、高效率和全数字放大。

• 输出：2 通道（立体声）三元 PWM（2 x 50W 到 6Ω） • 音频输入：串行 I²S 总线，用于标准音频流
• 控制输入：串行 I²C 总线，带可选设备地址
• FFX™ 技术可提供 100dB SNR 和 100dB 动态范围
• 板载输出滤波电路，具有 ESD 保护
• 兼容 STM32 Nucleo-64 板
• ST morpho 连接器（向上和向下）
• Arduino v3 扩展板连接器（向上），用于连接多个板
• 螺钉端子，用于连接扬声器
• 单独连接器，用于输出级电源（+5 至 +25V 直流）

注

两个 X-NUCLEO-CCA01M1 扩展板，可插入到相同的 STM32 Nucleo 主机以构建一个四通道系统。
