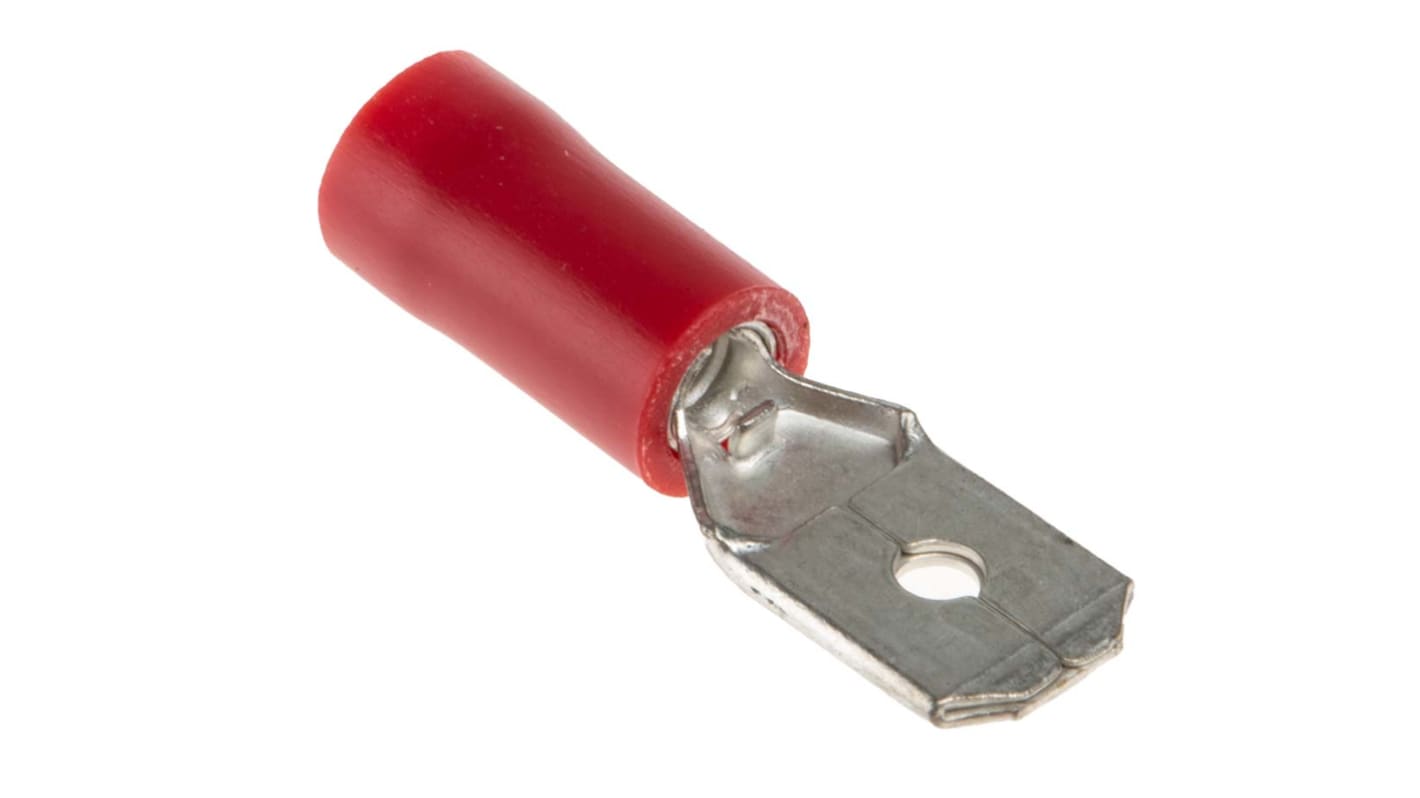

RS PRO 绝缘插片端子公插, 6.35 x 0.8mm接片, 线规0.5mm²至1.5mm², 红色, 乙烯基绝缘, 镀锡黄铜触点

RS PRO 系列绝缘压接片式电线端子由黄铜制成，配有铜套管。这些公片连接器具有乙烯基或尼龙绝缘层，采用喇叭形设计，便于插入电线。这些片式电线连接器的绝缘层采用颜色编码，以与它们使用的电线尺寸相对应。

绝缘扁形端子选项包括：

267-4029 - 红色 0.8 x 6.35mm 接片尺寸，0.5mm² 至 1.5mm²
267-4439 – 红色 4.75 x 0.8mm 接片尺寸，0.5mm² 至 1.5mm²
267-4423 - 红色 0.5 x 4.75mm 接片尺寸，0.5mm² 至 1.5mm²
267-4035 - 蓝色 0.8 x 6.35mm 接片尺寸，1.5mm² 至 2.5mm²
267-4451 – 蓝色 4.8 x 0.8mm 接线片尺寸，1.5mm² 至 2.5mm²
267-4445 - 蓝色 0.5 x 4.75mm 接线片尺寸，1.5mm² 至 2.5mm²
267-4041 - 黄色 0.8 x 6.35mm 接线片尺寸，4mm² 至 6mm²
125-1952 - 红色 6.35 x 0.8mm 接线片尺寸，0.5mm² 至 1.5mm²
125-1953 - 蓝色 6.35 x 0.8mm 接线片尺寸，1.5mm² 至 2.5mm²
125-1954 - 黄色 6.35 x 0.8mm 接线片尺寸，4mm² 至 6mm²
534-323 - 红色 6.35 x 0.8mm 接线片尺寸，0.5mm² 至 1.5mm²
534-547 - 黄色 6.35 x 0.8mm 接线片尺寸，2.5mm² 至 6mm²
534-682 - 蓝色 6.35 x 0.8mm 接线片尺寸，1.5mm² 至 2.5mm²
534-856 - 蓝色 4.75 x 0.5mm 接线片尺寸，1.5mm² 至 2.5mm²

公插座压接连接器采用颜色编码，适用于不同尺寸的电线，并可接受各种接线片尺寸
完全绝缘，可防止触电和裸露导线短路
双压接设计，带有内部铜套，可增加强度和坚固的压接接头
漏斗状绝缘设计可轻松插入电线

扁形端子可用于各种领域，例如机械、电气设备、家用电器、计算机、汽车车间和车库等。电工、技术人员、家庭用户和业余爱好者经常使用这些电连接器来断开电路中的电子元件。

选择正确的连接器尺寸
选择适合您应用的端子时，应考虑以下几点：

您使用的电线尺寸“mm”（公制）或“AWG”（美国线规）

您将连接圆形端子的接片尺寸。插座的宽度必须与其匹配的接片宽度相匹配，反之亦然。宽度通常以英寸为单位的系列名称显示，最常见的是 0.110（2.8mm）、0.187（4.8mm）、0.205（5.2mm）、0.250（6.3mm）、0.375（9.5mm）。接片的厚度也可能不同，通常为 0.51 或 0.81mm

如何压接插座连接器
剥去电线末端的皮，并将其剪成与端子相同的长度。将剥皮的一端插入套管中，确保看不到裸线。然后连接器就可以压接到电线末端了。可以使用钳子或棘轮工具，但为了获得更高质量的压接，最好使用棘轮压接工具。最好使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接循环，从而防止部分压接。将插座端子的套管插入适当的压接部分（由工具上标记的尺寸表示）。挤压工具手柄，直到棘轮松开。压接的插座端子现在可以与公头端子对接，以形成安全的电气连接。
