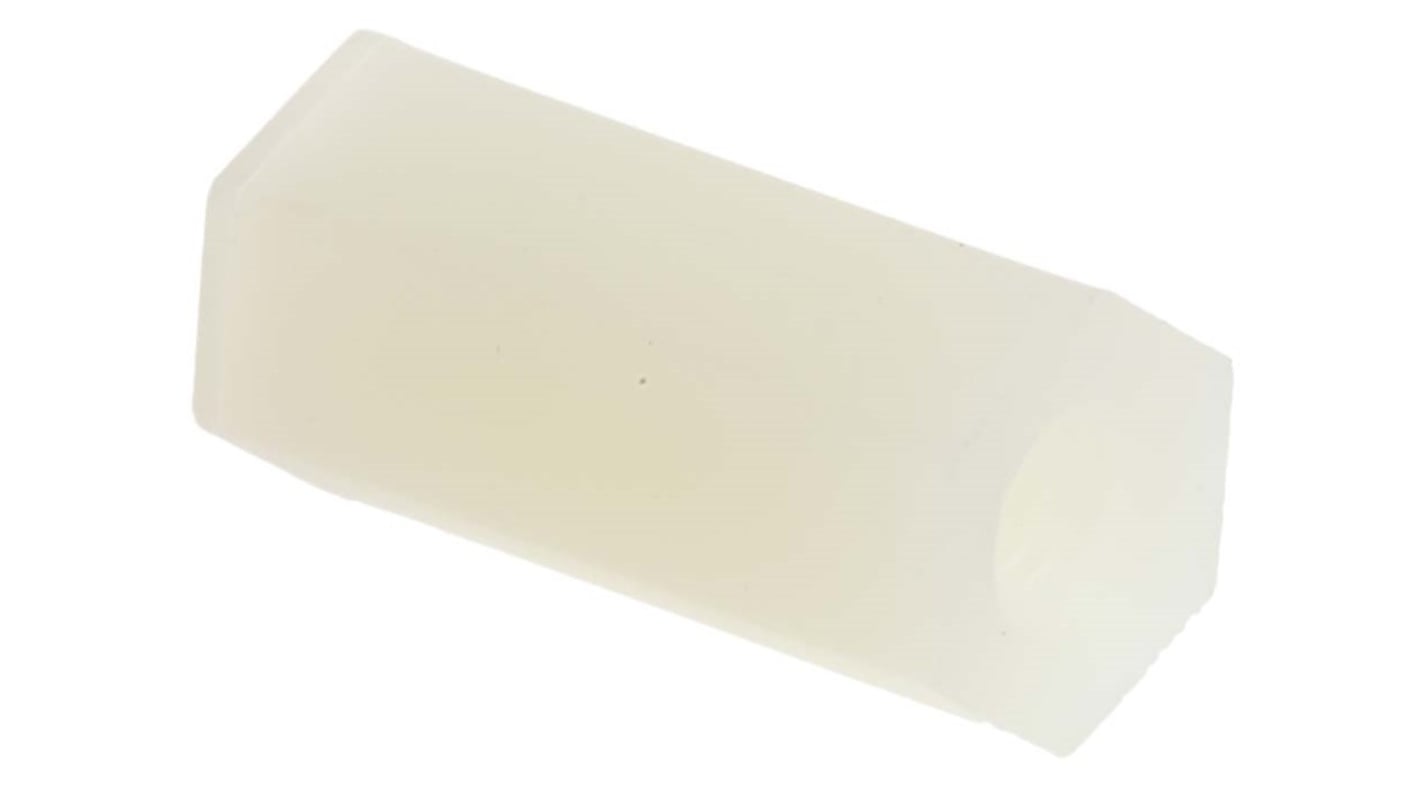

RS PRO M3 x M3六角尼龙隔离柱, 内螺纹/内螺纹, 12.7mm总长, 5.5mm六角对边, 12.7mm孔深
- RS 库存编号 325-659
- 制造商 RS PRO
RS PRO 绝缘螺纹定位柱
RS PRO 推出了一系列由实心尼龙或金属螺纹插件和尼龙绝缘材料制成的优质定位柱。这些多用途定位柱设计用于安装和固定印刷电路板，并可以从电脑机箱内部或另一块印刷电路板等其他组件上架起印刷电路板，功能与垫片相似。它们还特别适用于设备发热时改善组件周围的气流空间。这些定位柱有一系列不同的高度和螺纹规格，可满足各种应用需求。
什么是螺纹定位柱？
定位柱用于将印刷电路板与其它组件或基板分隔开一定距离，功能与垫片相似。这些定位柱提供母-母或公-母配置，以适应各种印刷电路板应用。母-母配置在两端有内螺纹。公-母配置的一端有内螺纹，另一端为外螺纹螺柱，可将组件连接在一起。
特点和优势
多功能且易于安装
• 可以拧入到位，以及手动移除
• 六角形型号可使用扳手紧固
• 将印刷电路板牢固锁定到位
• 尼龙绝缘材料可降低电气短路的风险，重量轻且经久耐用。它还具有良好的耐腐蚀性
• 带镀镍黄铜螺纹插件的型号具有耐腐蚀性能
常见问题
这些定位柱如何安装在一起？
选择正确尺寸的定位柱，并插入或与印刷电路板中的预钻孔对齐。 然后将公制螺钉或螺母紧固到定位柱螺纹上或拧入定位柱螺纹中，以将其锁定并牢牢固定到位。 螺母和螺钉可根据需要拆下和重新紧固。如果螺纹的尺寸相同，则可以将外螺纹定位柱拧入内螺纹定位柱。
这些定位柱有哪些用途？
这些定位柱用于各种电子应用中，以分隔各个印刷电路板，功能与垫片相同，此外还可将印刷电路板与其他组件分隔开。适用范围涵盖从消费电子产品和办公机械，到数据通信和电信设备。
注
垫片两端的螺纹尺寸相同。
| 属性 | 数值 |
|---|---|
| 主体长度 | 12.7mm |
| 螺纹尺寸 | M3 x M3 |
| 性别类型 | 内螺纹/内螺纹 |
| 材料 | 尼龙 |
| 主体形状 | 六角 |
| 螺纹尺寸 A | M3 |
| 螺纹尺寸 B | M3 |
| 六角对边尺寸 | 5.5mm |
| 孔深度 | 12.7mm |
| 表面处理 | 平滑 |
