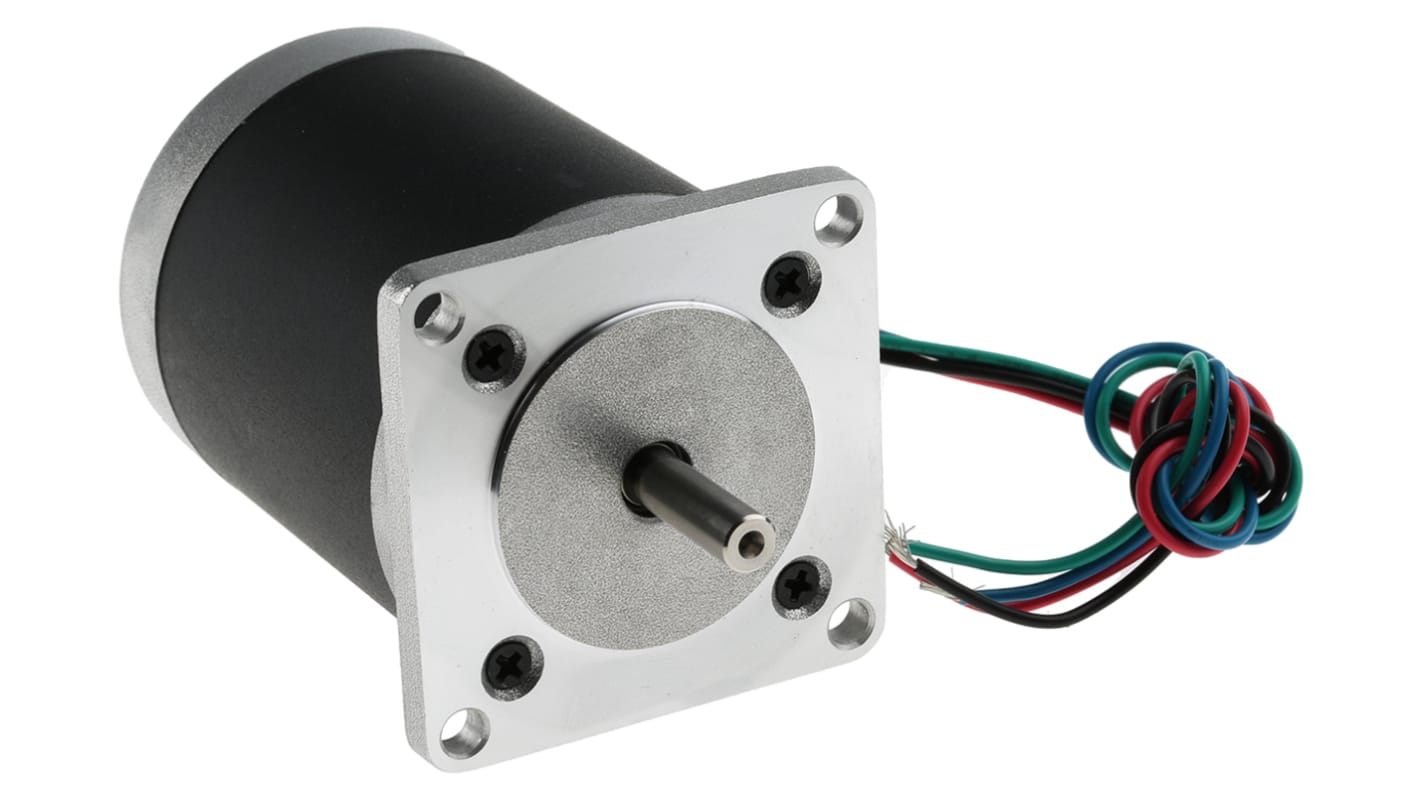

RS Pro 的单极混合步进电机是高性能直流电机、非常适合需要精确移动或旋转的应用、步进式。它们结合了 VR (可变磁阻)步进电机和 PM (永磁)步进电机的特性、提供了适合各种应用的通用电机。使用 RS Pro 混合步进电机、即使在低速条件下也能实现高扭矩。
融合了 VR 和 PM 电动机特性的混合技术
低速时的高扭矩
适用于各种应用
轻巧 Durable 的
4 导联配置
保持扭矩: 1.25 Nm
步进角度: 1.8°
额定电压: 2.8 V
步进电机是一种直流电机、其轴可通过多个线圈(按相序排列)进行完整旋转、从而精确地转动。步进电机非常适合需要离散和精确扭矩或移动的应用。这些电机提供各种驱动模式、包括波形驱动、全步进、半步进和微步进、可通过步进控制器操作。步进电机通常用于以下应用:
CNC 机器
医疗扫描仪
打印机
磁盘驱动器
数码相机
该步进电机具有 1.8° 步进角、相当于每转 200 步。
轴的长度为 19mm 。
此模型的最大径向力为 75 N (距前法兰 20 mm )。
此模型的最大轴向力为 15 N
单极步进电机使用单绕组工作、每个相位带有中心抽头。对于磁场的每个方向、绕组的每个部分都打开。与单极步进电机不同、双极步进电机每相有两个导线、两者都不常见。
属性 | 数值 |
---|---|
步进电动机类型 | 混合 |
步进角度 | 1.8° |
电线数目 | 4 |
电源电压 | 2.8 V |
框尺寸 | 56.4 x 56.4mm |
轴直径 | 6.35mm |
额定电流 | 3.3 A |
绕线排列 | 单极 |
轴长度 | 19mm |
深度 | 76mm |
每相位的电阻值 | 0.85Ω |
