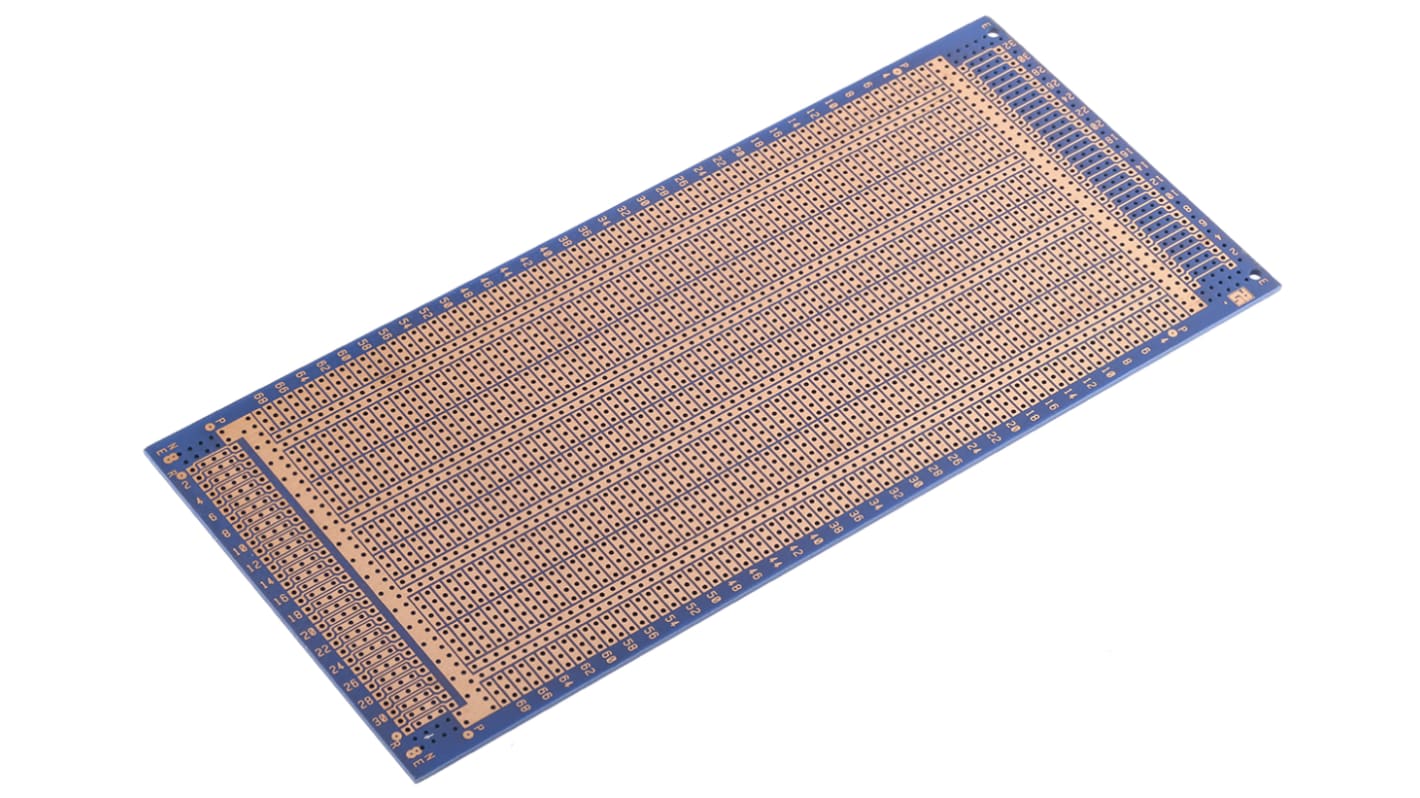

Vero Technologies双面条板, 环氧玻璃底座材料, 220 x 100 x 1.6mm
- RS 库存编号 435-153
- 制造商零件编号 10-2857
- 制造商 Vero Technologies
双面微板非 PTH
插件板上安装元件的一面均带有一个网眼式接地板，它通过消除开关尖脉冲来协助无低频干扰的高速操作。
该接地板敷有阻焊涂层和黄色的屏蔽，除了 0V 印制线所在区域，其应与配线一面的 0V 印制线对齐，以便能够简单地进行穿线连接。
DIN 型条板
适合与 KM6-II Eurocard 子架系统一起使用
双面微板设计用于微处理器应用，在此应用中兼容性、灵活性、高密度和屏蔽是最重要的。 提供 VCC 导轨和 VCC 总线，但不连接，因此可以根据需要连接个别导轨。 64//96 路 DIN 41612 间接边缘连接器可以安装在任何一端。
3U (100x160) 和 6U (233.4x160) 板有电镀通孔 (pth)，作为标准类型的替代品。 这些板的额外优点是直接通过孔连接有底垫的顶部，因而不需要安装连接引脚等。 此外，接点的完整性得到改善，因为焊料除了流经孔之外还在两个表面上的组件引线周围成型。 这有助于建立坚固、可靠的连接。在可能面临高程度振动的应用中，这点是非常重要的。
Eurocard 由符合 BS4584 第 3 部分或第 16 部分的环氧玻璃材料（蓝色）制成，或由符合 BS4584 第 5 部分的 SRBP（合成树脂胶合纸）材料制成。 插件板厚为 1.6mm。 铜的重量 305g/m2 (1oz/ft2)。 按 2.54mm 的间距预钻 1.0mm（0.040 英寸）直径的孔，所有卡均可以与符合 DIN41612（参见“连接器/端子”）的间接边缘连接器一起使用，除了 SRBP 条板以外。
注
单面微板的接线样式与双面类型相同，但省去了板上的元件面的接地层和 0V 导轨。
| 属性 | 数值 |
|---|---|
| 底座材料 | 环氧玻璃纤维积层板 |
| 面数 | 2 |
| 尺寸 | 220 x 100 x 1.6mm |
| 孔直径 | 1mm |
| 孔间距 | 2.54 x 2.54mm |
| 连接 | DIN 41612 |
| FR 材料等级 | FR4 |
| 长度 | 220mm |
| 厚度 | 1.6mm |
| 宽度 | 100mm |
