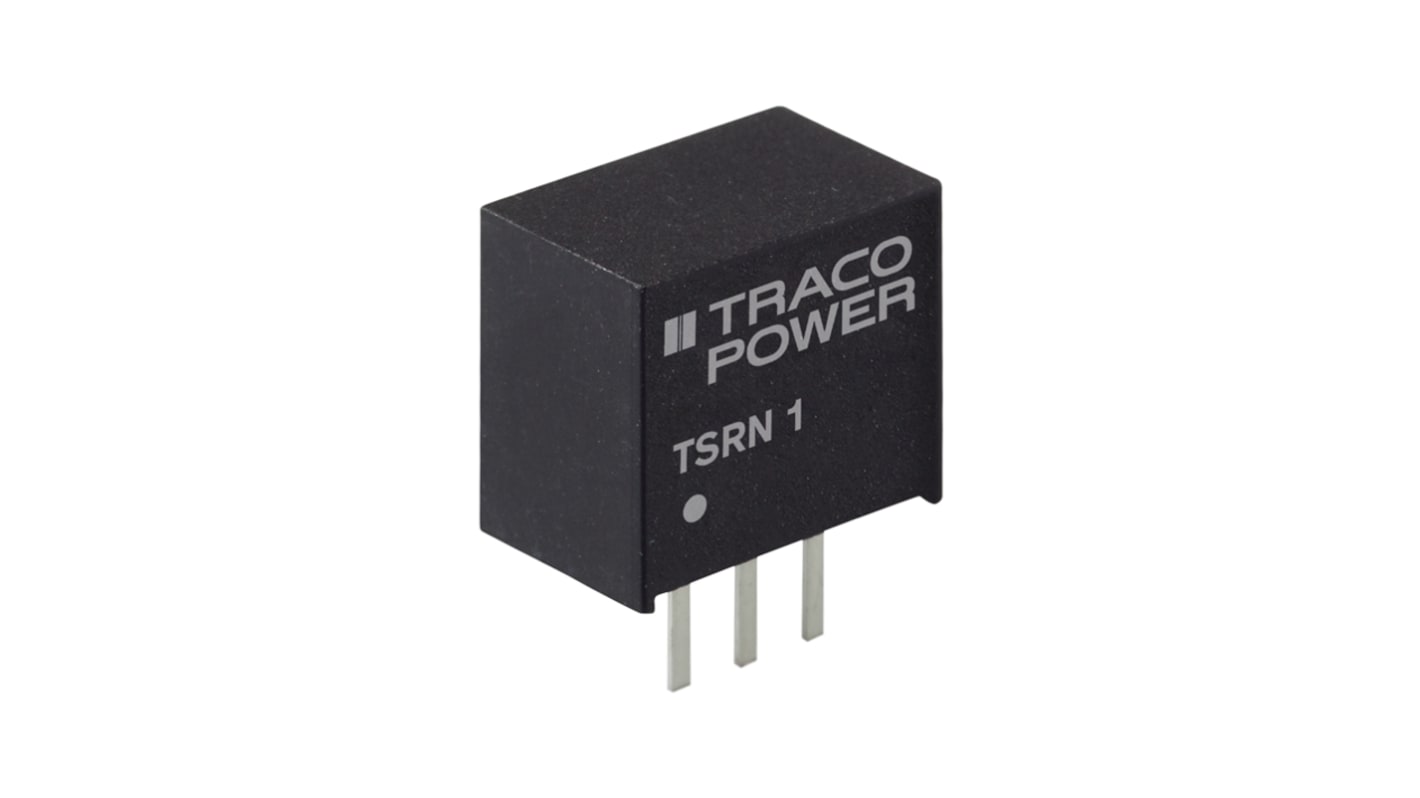

TRACOPOWER 开关稳压器, ±12V 直流 1 A, 300 mA输出, 13.5 → 24 V dc, 13.5 → 42 V dc, 通孔安装, SIP, -40°C→+85°C
- RS 库存编号:
- 166-5670
- 制造商零件编号:
- TSRN 1-24120A
- 制造商:
- TRACOPOWER
可享批量折扣
小计（1 管，共 10 件）*
¥887.08
(不含税)
¥1,002.40
(含税)
暂时缺货
- 在 2026年4月06日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Tube(s) | Per Tube | 每单位* |
|---|---|---|
| 1 - 1 | RMB887.08 | RMB88.708 |
| 2 - 3 | RMB851.59 | RMB85.159 |
| 4 + | RMB826.05 | RMB82.605 |
* 参考价格
- RS 库存编号:
- 166-5670
- 制造商零件编号:
- TSRN 1-24120A
- 制造商:
- TRACOPOWER
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TRACOPOWER | |
| 输出电压 | ±12V 直流 | |
| 输出电流 | 1 A, 300 mA | |
| 输入电压 | 13.5 → 24 V dc, 13.5 → 42 V dc | |
| 安装类型 | 通孔 | |
| 输出数目 | 1 | |
| 封装 | SIP | |
| 效能 | 85%, 91% | |
| 纹波和噪声 | 75mV 峰峰值 | |
| 最低温度 | -40°C | |
| 最高温度 | +85°C | |
| 线路调节 | ±0.2% | |
| 负载调节 | ±0.4% | |
| 宽度 | 7.5mm | |
| 长度 | 11.7mm | |
| 平均故障间隔时间 | 6000000h | |
| 重量 | 1.9kg | |
| 深度 | 10.2mm | |
| 选择全部 | ||
|---|---|---|
品牌 TRACOPOWER | ||
输出电压 ±12V 直流 | ||
输出电流 1 A, 300 mA | ||
输入电压 13.5 → 24 V dc, 13.5 → 42 V dc | ||
安装类型 通孔 | ||
输出数目 1 | ||
封装 SIP | ||
效能 85%, 91% | ||
纹波和噪声 75mV 峰峰值 | ||
最低温度 -40°C | ||
最高温度 +85°C | ||
线路调节 ±0.2% | ||
负载调节 ±0.4% | ||
宽度 7.5mm | ||
长度 11.7mm | ||
平均故障间隔时间 6000000h | ||
重量 1.9kg | ||
深度 10.2mm | ||
- COO (Country of Origin):
- TW
Traco 1A SIP 降压开关稳压器 - TSRN-1 系列
TSRN-1 系列 1A 降压开关稳压器，具有高达 42 V 直流的宽输入电压范围，效率高达 95%，允许完全负载操作，无需散热器或强制空气散热装置。 这些 TSRN-1 系列 1A 降压开关稳压器，适用于正/负输出电路（附加数据请参考该表）。 凭借出色的线路和负载调节以及低待机电流，使这些 TSRN-1 开关稳压器适用于能量敏感的应用。
输入电压范围高达 42 V 直流
内置滤波电容器
不需要散热器
过温和短路保护
低待机电流：1 mA 用于 <= 3.3 V 直流输出型号，3 mA 用于 >= 5.0 V 直流输出型号
SIP 封装符合现有的 TO-220 封装规范
引脚可与 LMxx 线性稳压器兼容
内置滤波电容器
不需要散热器
过温和短路保护
低待机电流：1 mA 用于 <= 3.3 V 直流输出型号，3 mA 用于 >= 5.0 V 直流输出型号
SIP 封装符合现有的 TO-220 封装规范
引脚可与 LMxx 线性稳压器兼容
注
部件号：TSRN 1-xxxx 有直向引脚
部件号：TSRN 1-xxxx 具有角引脚
平均故障间隔时间：MIL-HDBK-217 @ +25°C
降级：2.7 %/K 高于 +70°C
若输入电压高于 36 V 直流，则须备有输入电容器 22 μF/ 50 V
部件号：TSRN 1-xxxx 具有角引脚
平均故障间隔时间：MIL-HDBK-217 @ +25°C
降级：2.7 %/K 高于 +70°C
若输入电压高于 36 V 直流，则须备有输入电容器 22 μF/ 50 V
TRACOPOWER TSRN 1 系列开关稳压器，±12 伏直流输出电压，13.5 至 24 伏直流/13.5 至 42 伏直流输入电压 - TSRN 1-24120A
这款开关稳压器可提供稳定的 ±12 V 直流输出电压，是众多电子系统的关键元件。其效率和多功能性使其适用于自动化、工业供电需求和其他应用。它能够处理 13.5 至 24 V 直流和 13.5 至 42 V 直流输入电压，在各种条件下都能提供可靠的性能。
特点和优点
• 效率高达 95%，最大限度地减少能源浪费
• 保持 75 mV Pk-Pk 的低纹波噪声，实现平稳运行
• 紧凑型 SIP 封装可有效利用空间
• 工作温度范围为 -40 至 +85°C
• 确保线路调节率为 ±0.2%，实现稳定的电压输出
• 设计寿命长，平均故障间隔时间 (MTBF) 为 20,000,000 小时
• 保持 75 mV Pk-Pk 的低纹波噪声，实现平稳运行
• 紧凑型 SIP 封装可有效利用空间
• 工作温度范围为 -40 至 +85°C
• 确保线路调节率为 ±0.2%，实现稳定的电压输出
• 设计寿命长，平均故障间隔时间 (MTBF) 为 20,000,000 小时
应用
• 适用于需要稳定电压供应的自动化系统
• 适用于需要精确调节 ±12 V 电压的电子设备
• 用于印刷、电信和工业设备
• 适用于需要通孔安装解决方案的项目
• 与需要低纹波噪声的系统兼容
• 适用于需要精确调节 ±12 V 电压的电子设备
• 用于印刷、电信和工业设备
• 适用于需要通孔安装解决方案的项目
• 与需要低纹波噪声的系统兼容
应使用多大的输入电压范围？
它可在 13.5 至 24 伏直流和 13.5 至 42 伏直流输入电压范围内有效工作。
如何在项目中安装？
通孔安装方式简化了与电路板或其他设备的集成。
该调节器的预期寿命是多长？
其 MTBF 为 20,000,000 小时，适合长时间使用。
它能在极端温度下工作吗？
是的，它能在 -40 至 +85°C 的温度范围内可靠运行，适用于各种环境。
输出电压如何保持稳定？
它采用线路调节技术，确保输出电压在 ±0.2% 范围内保持稳定。
