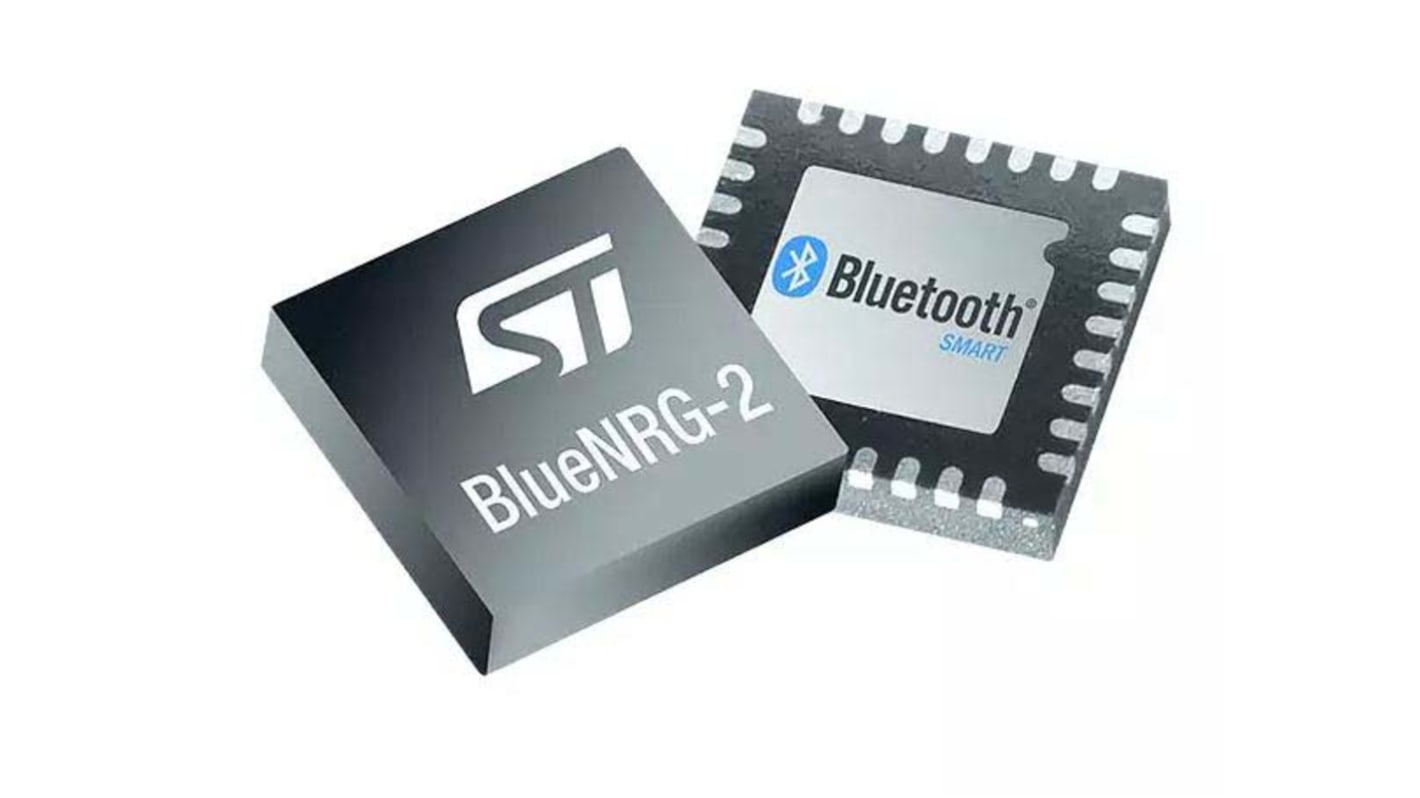

STMicroelectronics 蓝牙SoC, 蓝牙微控制器单元, 32针, BLUENRG-232
- RS 库存编号 144-6639
- 制造商零件编号 BLUENRG-232
- 制造商 STMicroelectronics
BlueNRG-2 是超低功耗蓝牙低能耗 (BLE) 单模片上系统，符合蓝牙规范。BlueNRG-2 扩展了获奖的 BlueNRG 网络处理器的功能，可以使用嵌入式 Cortex M0 来运行用户应用程序代码。BlueNRG-2 包括 256 KB 的编程闪存、24 KB 的静态 RAM 存储器（两个 12 KB 存储区）以及 SPI、UART、I²C 标准通信接口外设。它还具有多功能计时器、监控器、RTC 和 DMA 控制器。ADC 可用于和模拟传感器进行接口，并可用于读取集成电池监控器的测量。提供数字滤波器用于处理 PDM 流。BlueNRG-2 提供了与 BlueNRG 无线电相同的卓越射频性能，集成的高效率直流/直流转换器保持相同的超低功耗特性，但 BlueNRG-2 改善了 BlueNRG 睡眠模式的电流消耗，从而进一步提高了应用的电池寿命。
蓝牙低能耗单模片上系统符合蓝牙 4.2 规格：
支持主、从和同时的主从角色
LE 数据包长度扩展
工作电源电压：1.7 至 3.6 V
集成线性稳压器和直流-直流降压转换器
工作温度范围：-40 °C 至 105 °C
高性能、超低功耗，基于 Cortex-M0 32 位系统架构内核
可编程 256 KB 闪存
24 KB 静态 RAM（两个 12 KB 存储区）
1 x UART 接口
1 x SPI 接口
2 x I²C 接口
14、15 或 26 个 GPIO
2 x 多功能计时器
10 位 ADC
监控器和 RTC
DMA 控制器
PDM 流处理器
16 或 32 MHz 晶体振荡器
32 kHz 晶体振荡器
32 kHz 环形振荡器
电池电压监控器和温度传感器
高达 +8 dBm 可用输出功率（使用天线连接器时）
极好的射频链路预算（高达 96 dB）
精确的 RSSI 支持电源控制
8.3 mA TX 电流（@ -2 dBm，3.0 V）
通过有源 BLE 堆栈，电流消耗低至 1 μA（睡眠模式）
适用于建筑应用，符合以下无线电频率规定：ETSI EN 300 328、EN 300 440、FCC CFR47 第 15 部分、ARIB STD-T66
通过 UART 预编程引导装入程序
QFN32、QFN48 和 WCSP34 封装选项
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
| 属性 | 数值 |
|---|---|
| 处理单元 | 微控制器 |
| 技术 | 蓝牙 |
| 安装类型 | 贴片 |
| 封装类型 | QFN32 |
| 引脚数目 | 32 |
| 尺寸 | 5 x 5 x 0.95mm |
| 高度 | 0.95mm |
| 长度 | 5mm |
| 最大工作电源电压 | 3.6 V |
| 最高工作温度 | +105 °C |
| 最小工作电源电压 | 1.7 V |
| 最低工作温度 | -40 °C |
| 宽度 | 5mm |
