Keithley 测试线和连接器套件

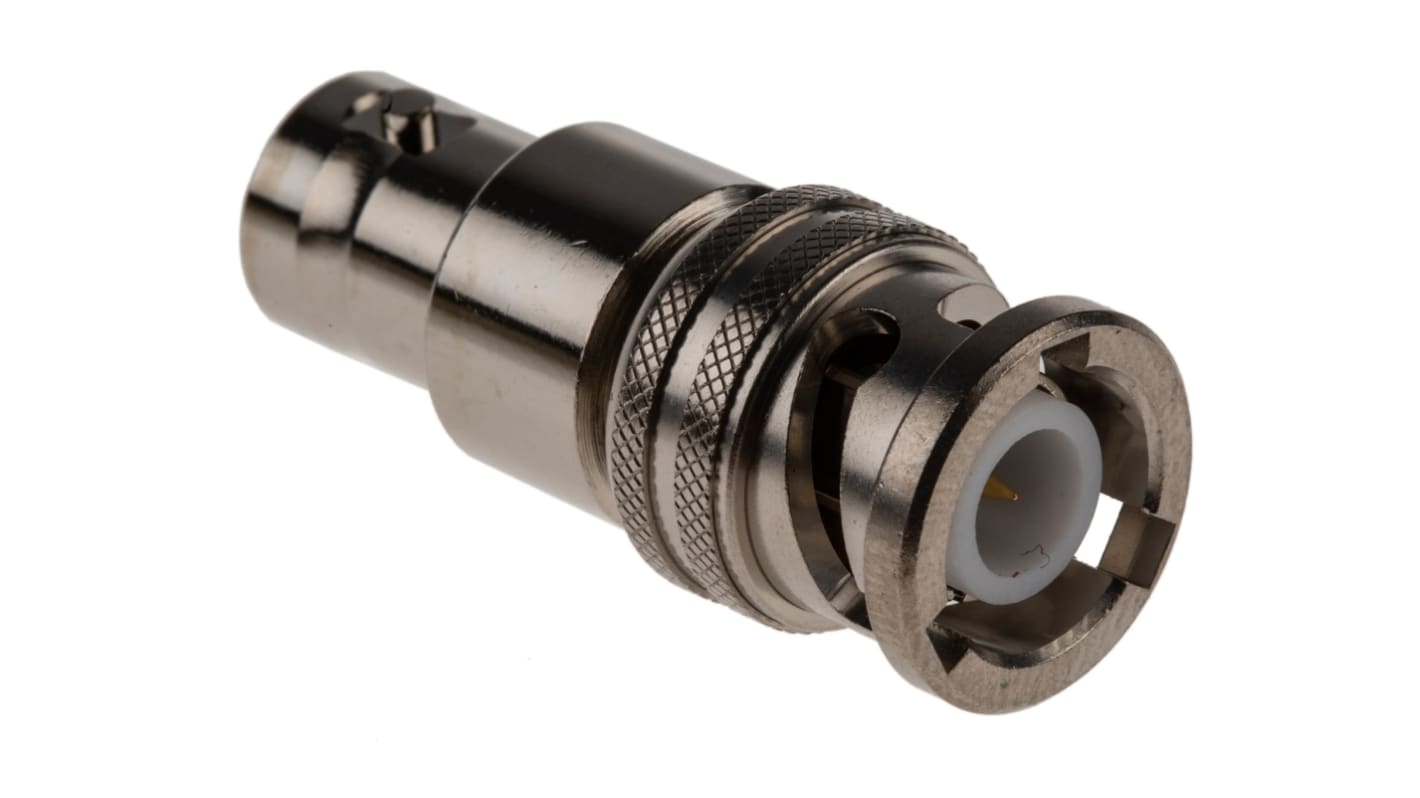

Keithley 型号 7078-TRX-GND 是 3 槽公三同轴到母 BNC 适配器（防护装置已移除），适用于对型号 237 SMU、7072 或 7072-HV 半导体矩阵卡，8006 或 8008 测试夹具进行非防护测量。 三同轴外层屏蔽连接至 BNC 外壳。 三同轴内层屏蔽无直通连接，因此来自防护源的危险电压将不会出现在 BNC 外壳上。

工作电压 600V 峰值（中心导体到内层屏蔽），1300V 峰值（中心导体和内层屏蔽到外层屏蔽）
最大工作电流：1A 峰值
工作温度：0→50°C（≤35°C 时高达 70%RH）
触点电阻 <0.5Ω
绝缘电阻 10¹⁵Ω，中心导体和内层屏蔽（500V 测试电压，23°C@<40%RH）

保持连接无污染（例如杂灰尘、油），以保持最大绝缘电阻。 如果连接受到污染，则使用甲醇清洁，并在使用前使其干燥

适合配合使用的 Keithley 型号：237，系列 2600；系列 2600A；4801；6517A；6517B 760-0313；7051；7072；7072-HV
