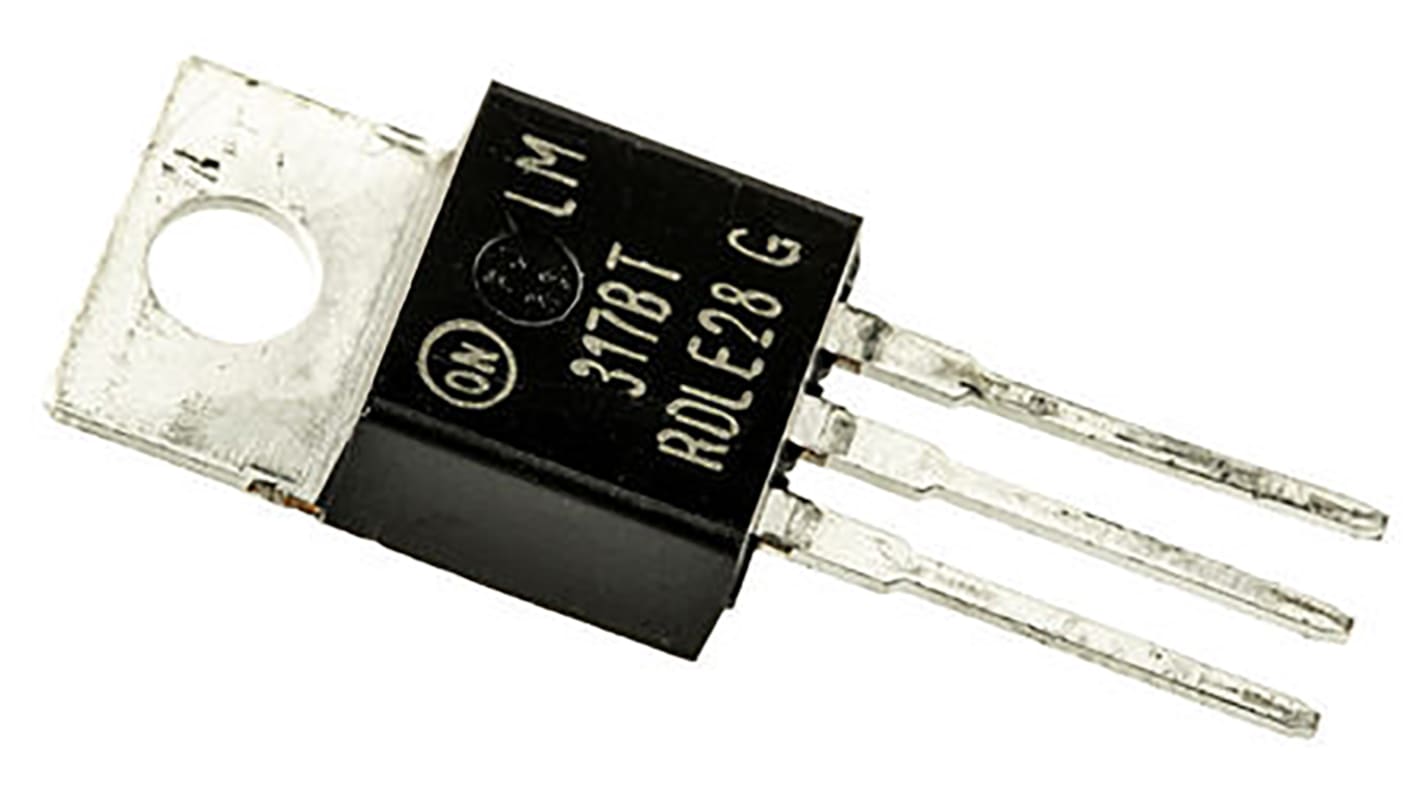

ON Semiconductor LM317 系列是可调线性电压调节器。3 端子正电压稳压器可提供 1.5A 及更高的输出电流,输出电压介于 1.2 至 37V 之间。易于使用的 LM317 可调电压调节器可用于各种应用,如卡式调节,并可用作可编程输出调节器;通过在调整和输出之间连接一个固定电阻器,它可用作精密电流调节器。
输出电压范围:1.25 V 至 37 V
输出电流:1.5 A
短路电流限制、热保护和安全区域补偿
浮动操作,用于高电压应用
属性 | 数值 |
---|---|
最大输出电流 | 1.5A |
调节器类型 | 线性电压 |
输出电压 | 1.2 → 37 V |
输出数目 | 1 |
线路调节 | 0.04 %/V |
负荷调节 | 0.5 % |
安装类型 | 通孔 |
极性 | 正极 |
封装类型 | TO-220 |
参考电压 | 1.3V |
引脚数目 | 3 |
输出类型 | 可调 |
尺寸 | 10.28 x 4.82 x 9.28mm |
最大输入电压 | 40 V |
高度 | 9.28mm |
最低工作温度 | -40 °C |
最高工作温度 | +125 °C |
