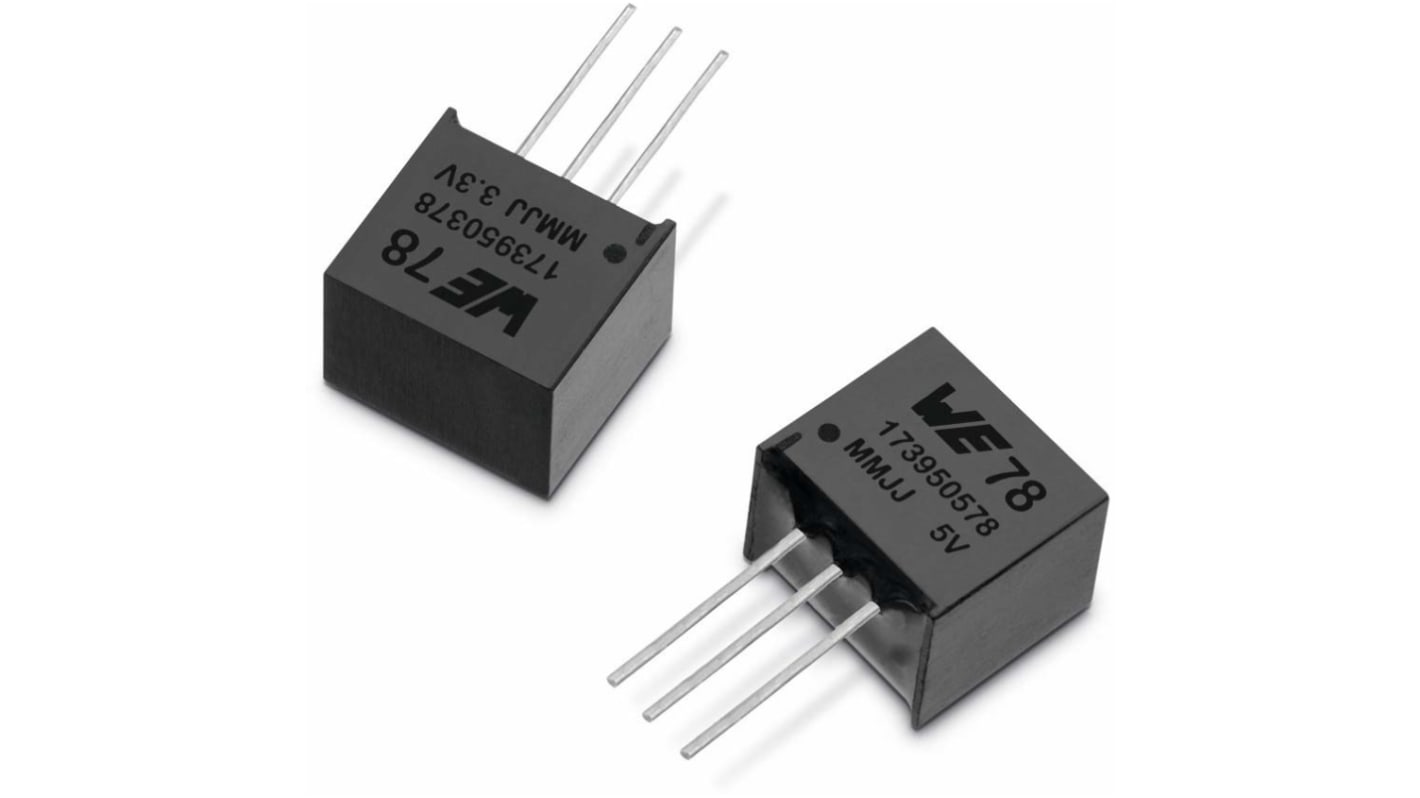

FDSM 系列的 MagI3C 电源模块系列是固定输出电压,完全集成直流/直流电源。该模块将切换功率级、控制电路、电感器和电容器集成在一个封装中。该模块不需要外部组件,用于将设计工作量和复杂度降至最低。FDSM 确保快速上市时间和低开发成本。它与常用的 78xx 线性调节器系列引脚兼容。高效降低功耗,且在许多情况下不需要散热器和组装部件。12V 至 3.3V 转换效率高达 87%。12V 至 5V 转换效率高达 91%。
峰值效率高达 93%
电流容量可达 1A
输入电压范围:7 至 28V
输出电压:3.3 或 5V
连续输出功率:3.3 或 5W
集成电容器和电感器
低输出电压脉动:
典型值 15mV (3.3V) 和 25mV(5V 输出)@ 1A 负载
输出电压精度:3.5% 典型值
固定 300 kHz 切换频率
电流模式控制
脉冲跳跃,用于在轻负载时提高效率
内部软启动
热关闭
短路保护
逐周期电流限制
输出过电压保护
-40°C 至 85°C 环境工作温度范围
符合 RoHS 和 REACH 标准
采用 UL94V-0 封装材料
符合 EN55022 B 类标准
18V、15V、12V、9V 导轨的负载点
线性调节器的替代品
接口和微控制器电源
通用
属性 | 数值 |
---|---|
最大输出电流 | 1A |
调节器类型 | 线性电压 |
输出数目 | 1 |
输出电压 | 5 V |
线路调节 | ±1 % |
精确度 | 3.5% |
负荷调节 | ±1.5% |
极性 | 正极 |
安装类型 | 通孔 |
静态电流 | 75µA |
封装类型 | SIP |
参考电压 | 0.8V |
引脚数目 | 3 |
输出类型 | 固定 |
额定功率 | 5W |
尺寸 | 11.6 x 8.5 x 10.5mm |
高度 | 10.5mm |
最低工作温度 | -40 °C |
最高工作温度 | +85 °C |
最小输入电压 | 8 V |
最大输入电压 | 28 V |
