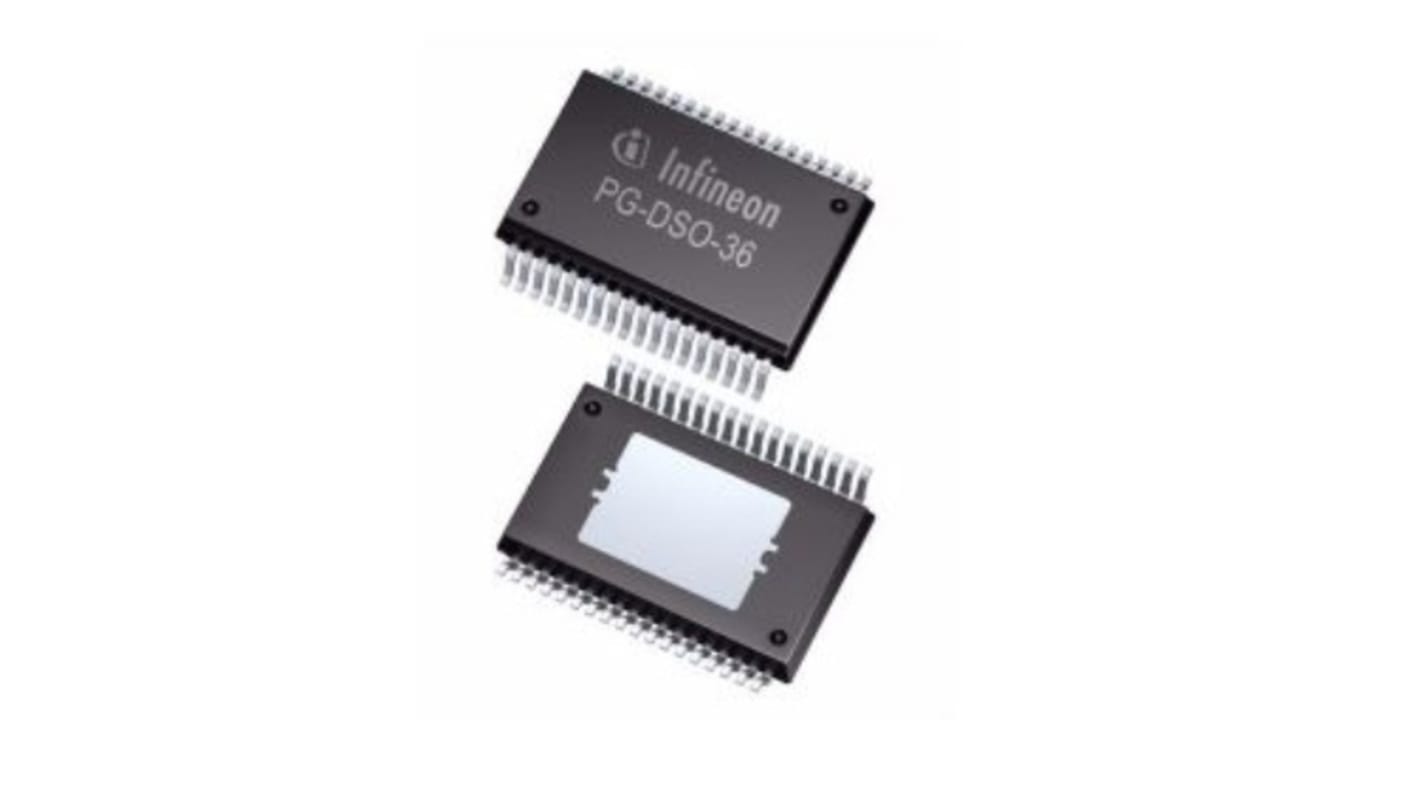

Infineon LDO稳压芯片, 5.1 V输出, 1.6A最大输出, 12路输出, DSO, 36针

该器件旨在为需要 5 V、3.3 V 或 1.5 V 等电压电平的下一代 32 位微控制器系列（13 μm 光刻技术）供电并对其进行监控。该稳压器沿用了前身 TLE6368 的概念，即前级稳压器的输出为微型线性电源的输入供电。具体而言，TLE7368 将降压转换器与线性稳压器和电压跟随器级联，实现最低功率耗散。在这种配置下，即使在环境温度较高时也能为应用供电。降压转换器提供 5.5 V 的前级稳压电压和 2.5 A 的最小峰值电流能力。该降压转换器由两个低压降线性后级稳压器提供 5 V 和 3.3 V（2.6 V）的高精度电压。稳压器的电流能力分别为 800 mA 和 700 mA。3.3 V (2.6 V) 线性稳压器有自己的输入端，必要时可从降压输出端插入一个降压器，来降低芯片功耗。出于同样的原因，为了减少芯片功耗，核心电源（1.5 V、1.2 V 或 1.3 V）采用了带外部电源级的集成控制电路概念。以这种方式实现板载电源和微控制器电源，即便在环境温度较高时也能正常工作。稳压器系统具备所谓的电源排序功能，可控制三个输出电压的上电顺序。除主稳压器外，还有两个电压跟踪器的输入端与 5.5 V 降压转换器的输出电压相连。

受保护的输出高精度地跟随主要的 5 V 线性稳压器，能够驱动 50 mA 和 105 mA 的负载。为监控每个线性稳压器的输出电压电平，提供了两个独立的欠压检测电路。它们可用于实现复位或中断功能。出于节能的缘故，例如在电机关闭时，TLE7368 提供待机模式选项。通过电池或微控制器可以启用或禁用待机模式。在待机模式下，只有待机稳压器保持激活状态，电池电流降至最低，从而延长电池的使用寿命。通过选择引脚，可根据应用需求配置备用稳压器的输出电压。备用稳压器的输入端与前级/后级稳压器系统的大功率输入端分离。TLE7368 基于 Infineon Power technology SPT™，可将双极、CMOS 和电源 DMOS 电路集成在同一单片芯片/电路上。

• 高效的新一代微控制器电源系统

• 高效率，适用于复杂电源系统

• 动力系统：变速箱、EMS
