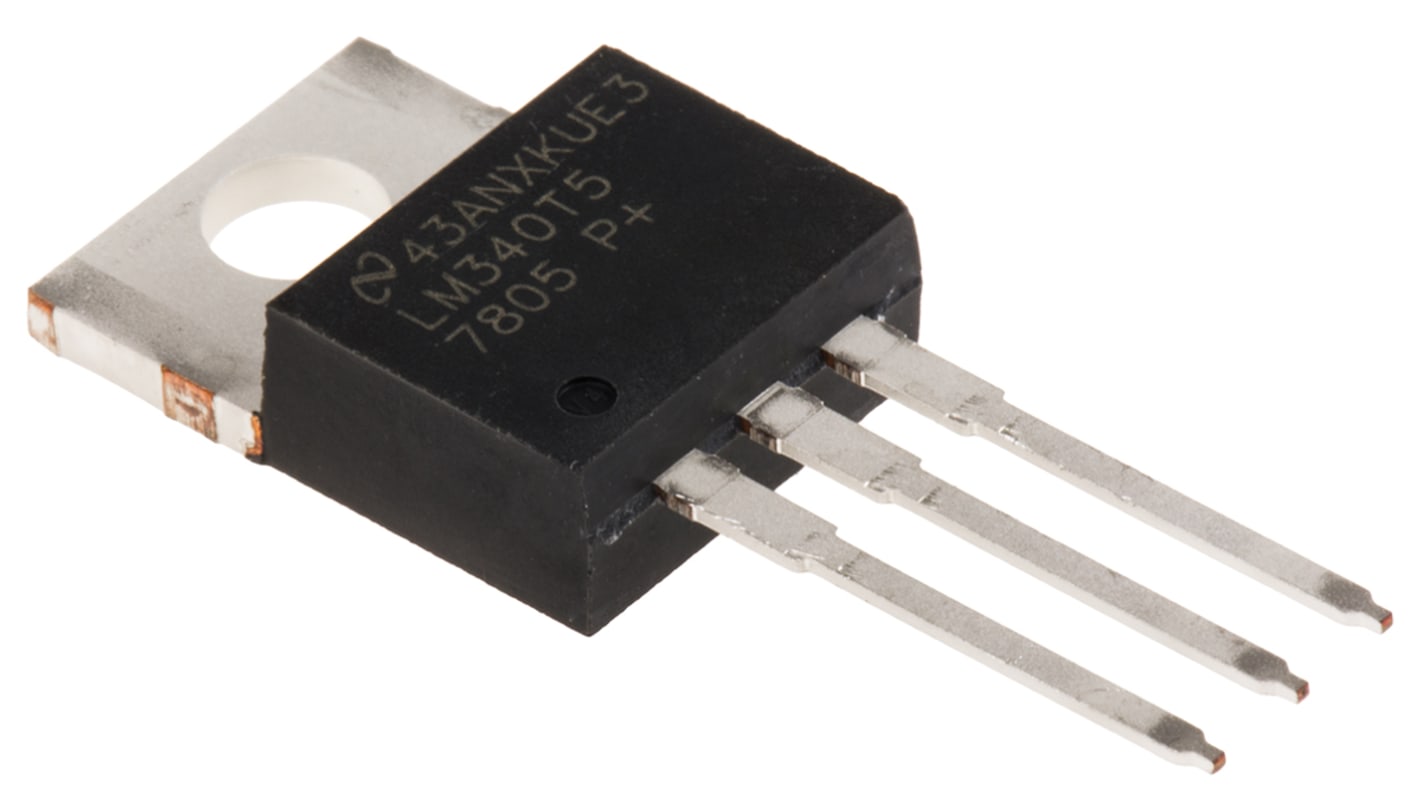

Texas Instruments 提供一系列线性稳压器,包括 LM78、LM78L 和 LM78M 系列,它们适用于固定电压稳压。 三端正调节器具有超过 1A (LM78xx)、100 mA (LM78Lxx) 和 500 mA (LM78Mxx) 的电流输出。 无需外部元件,尽管可通过外部设备调节电压和电流。 稳压器在其封装中结合了热关闭、内部电流限制和输出晶体管安全区域补偿。
Texas Instruments (TI) 正线性稳压器具有各种功能,且可用于电子行业。 应用包括:本地附加卡调节、电源和配电系统。
输出电流 1A:LM78xx 系列
输出电流 0.1A:LM78Lxx 系列
输出电流 0.5A:LM78Mxx 系列
固定电压范围
无需外部组件
内部热过载/短路电流限制保护
输出晶体管安全区域保护
Texas Instruments 固定和可调线性稳压器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。
属性 | 数值 |
---|---|
调节器类型 | 线性电压 |
最大输出电流 | 1A |
输出电压 | 5 V |
输出数目 | 1 |
线路调节 | 150 mV |
负荷调节 | 150 mV |
安装类型 | 通孔 |
极性 | 正极 |
静态电流 | 8.5mA |
封装类型 | TO-220 |
引脚数目 | 3 |
输出类型 | 固定 |
尺寸 | 10.16 x 4.7 x 8.89mm |
最低工作温度 | 0 °C |
最大输入电压 | 35 V |
最高工作温度 | +70 °C |
高度 | 8.89mm |
最小输入电压 | 7.5 V |
