什么是ESD保护？防静电符号和ESD保护方法、产品介绍

ESD保护是帮助保护敏感的电子设备和组件免受静电放电潜在破坏影响的过程。无论您直接与电子、电路和其他高科技组件接触在哪里，您都需要意识到ESD事件可能带来的影响。

简而言之，ESD实际上就像对电子设备进行的小型闪电打击。根据释放的能量量和涉及组件的敏感性，一些ESD事件可能是完全无害的。然而，它们也可能导致一系列问题：可靠性和性能问题、对个别组件的轻微潜在损害、熔化/烧毁，甚至整个系统的灾难性失效。

覆盖所有ESD保护基础知识有许多方面。这些包括：

• ESD控制产品
• 环境因素
• ESD安全服装和工装
• ESD 防护培训和批准的元件处理技术

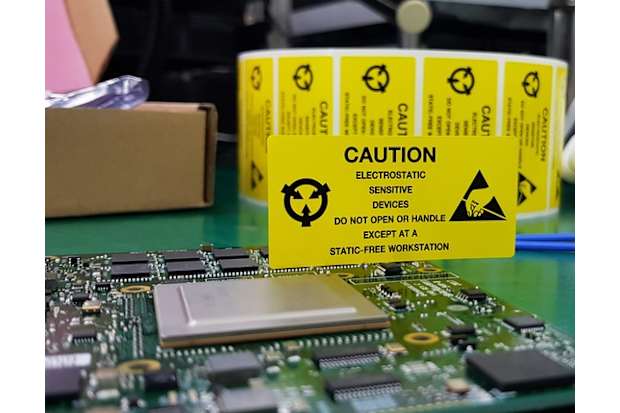

可能容易受到ESD影响的电子元件、设备和其他产品通常会被贴上这样的标签。在处理这些类型的产品和电路时，您应该识别三个与ESD相关的主要符号，而不是只有一个防静电符号需要注意。

这可能是你在产品包装或工作场所经常会遇到的标志。通常用明亮的黄色或橙色进行突出，描绘了一只手伸入一个带有斜线的三角形。这表示一个设备或组件可能会因 ESD 事件而受到损坏，并建议在处理该物品时要谨慎，并采取适当的 ESD 控制措施。

这个符号乍一看像是敏感度标记，但区别重要。在这种情况下，手伸入三角形的部分没有斜线，而是在图像的周围和上方描绘了一个泡沫或弧线。这表示产品具有 ESD 防护功能，意味着它提供了至少一种旨在降低静电放电事件风险的控制特性。

这个符号表示一个共用接地点的位置 - 换句话说，一个已经被正确接地的设备，可以用来安全地释放任何静电积累。处理静电敏感元件的人应该能够安全地将自己连接到这个接地点，然后减小静电放电事件的风险。

ESD保护方法涉及控制产品、静电放电预防以及批准的技术，比如正确的ESD接地方法。

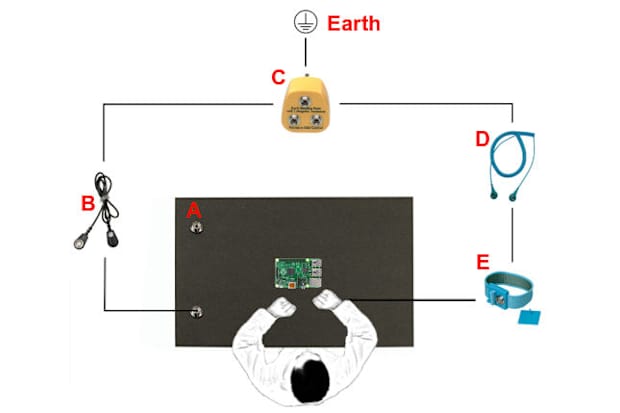

这张图展示了一个ESD安全工作场所的基本结构。

• A – 防静电垫
• **B **– 接地电缆
• **C **– 接地插头
• D – ESD环
• E – ESD腕带

ESD安全对不同的人和不同的环境有不同的含义，主要是因为在某些情况和环境下，ESD控制比在其他情况下更加关键。然而，总体来说，ESD安全意味着已经采取了一切切实可行的措施，将静电放电事件的风险降至最低。

如今在英国网上销售着大量ESD控制产品和ESD保护设备。其中一些相对基础的项目，如防静电袋和ESD腕带，是一些常用和受欢迎的产品。

然而，根据最小化静电积累和放电风险的关键性程度，您可以构建一个更大的ESD控制系统，其中涉及数十种相关产品。

下面是一些常见的ESD控制产品。

ESD接地夹是用于将易受放电事件影响的设备直接接地的工具。通过这种方式合适地接地后，ESD（静电放电）损坏的风险大大降低。

通常由金属夹或静电夹连接到一根带有长度的绳子，通常是紧密卷绕并设计成可伸展的。另一端是一个接地装置，设计用于直接连接到地面。夹子连接到正在处理的电子元件上。这种接地连接安全地分散任何潜在的电荷，而不会因突然的放电或短路而引起ESD事件。

接地夹通常根据夹口的大小和连接线的长度或规格定价。

粘尘滚轮，也称为粘性辊或防静电粘尘滚轮，在ESD控制和洁净室环境中被广泛使用。

它们非常适合清洁如PCB等电路元件，有效地去除灰尘和纤维，而不需要进行擦拭或擦拭动作，否则这些动作可能会快速积聚显着的静电电荷。

防静电腕带（通常称为ESD腕带）与静电接地夹的工作原理基本相同，只是它们将用户连接到地面，而不是正在处理的电气设备。

效果大致相似 - 它为穿戴者通过活动积累起来的任何潜在静电电荷提供了最小阻力的路径。这使得静电能够安全地释放到地面，最大程度地减少了从操作者跨越到他们触摸的元件的可能性。

离子风机是一种常用于防静电洁净室的过滤和循环设备。它们通过在敏感电气设备周围产生正负离子来降低静电事件造成损害的机会，同时去除多余的空气悬浮颗粒物和污染物。空气中的颗粒物和设备表面的颗粒物可能会引起摩擦，导致静电水平增加。

离子风机的工作原理是：当这些颗粒物在电场存在的情况下，它们会被引力吸引到相反极性的离子上，这有助于在静电积累触发静电放电事件之前对其进行中和。您可以购买整体房间离子风机和针对特定组件的精确瞄准的小型精密离子风机。

电离器附属配件一般是与电离器一起使用的，包括方便的附加件，如更换滤芯、电源适配器、安装支架和反馈传感器。

防静电袋用于存放易受静电影响的电子产品。当您购买主板、显卡或任何含有印刷电路板的设备时，它们通常会被装在防静电袋中。

有两种类型的防静电袋：金属化或PET。金属化版本通常是银色，结合了导电金属框架和绝缘塑料层，有助于将静电分散到袋子的外表面，类似于基本法拉第笼的工作原理。

PET版本通常是粉红色，通过静电释放涂层阻止静电的积聚。然而，它们缺乏金属防静电袋的导电性，无法保护内部免受外部静电事件的影响。

ESD安全鞋和防静电鞋这两个术语可能经常被交替使用，但从技术上讲，在定义上略有不同。两者都有助于通过快速将任何潜在电荷传导到地面，最大限度地减少佩戴者四处移动引起的静电积聚。

然而，与更基本的抗静电鞋相比，完全 ESD 安全鞋的电阻甚至更低，因此符合更为严格的静电控制和洁净室应用标准。任一种类型的鞋子可能会配备或兼容额外的配件，如ESD鞋带，以提供额外的接地保护。

ESD接地套件可以包含各种不同应用和使用环境下的组合项目。有些设计和包装的套件专门用于作为ESD安全现场工具包，提供方便的一体化解决方案，适用于远程工作。

根据购买的套件类型，可能包含手腕接地带、接地脚趾带和脚跟带、一次性接地器、接地插头和适配器、ESD接地线和夹具等产品。

ESD安全垫套件也称为静电控制接地垫。一个ESD保护垫套件通常由一个或多个防静电地板垫组成，通常由ESD安全橡胶或类似材料制成。

它们为ESD受保护区域(EPA)提供清晰的界定，这个区域中所有敏感设备、表面和物体将保持相同的电位，降低放电事件的风险。垫子既可以放在地板上，也可以放在适当的工作表面上。

ESD测试仪器用于测量给定表面、个体或设备的静电放电水平。它们可以设计为桌面型或手腕佩戴型，并且可以是插电或电池操作。

它们通过监测各种类型的传感器或检测模块来监视表面电阻，使操作人员可以确保静电放电事件的潜在可能性保持在可接受的安全水平内。静电监控仪，或称为恒定监视器，是一种相关类型的设备，用于确保整个接地回路的完整性始终得到保障。

用于电子产品的防静电手套，通常称为静电放电安全手套，几乎在所有洁净室和静电控制环境中都需要佩戴。它们使得处理诸如PCB、主板和背板等物品和组件更加安全，而不会有突然静电放电到敏感组件的风险。

这些手套通常由防静电聚酯等材料制成，可帮助提高握力，并保护电子产品和设备不受我们皮肤中天然油脂的影响。与整只手套相比，乳胶指套不那么突兀，它提供类似的保护，但手掌和手背裸露在外，以提高手部的全方位灵活性和灵活性。

ESD安全工具涵盖了多种手持设备和设备，旨在执行多种不同的功能，就像普通手动工具一样。然而，为了提供增强的ESD控制，它们通常会采用抗静电握把或集成接地线等功能。

ESD安全探头是处理电子和电路的常见要求。

ESD安全箱和盒子在这些高科技工作场所中也得到广泛应用。ESD包装箱和防静电塑料容器可用于交付或存储目的，通常由聚丙烯制成。这是一种导电塑料材料，可提供持续保护，防止静电积累和放电。

根据您的需求，您可能更倾向于选择一个可以堆叠或直接安装到墙架上的模型。不同品牌可能会提供额外的便利功能，如提手、互锁盖子、隔板或带有索引卡的便签，以方便标记。
