    什么是吊环螺栓?吊环螺栓用途和吊环螺栓类型、材料

    我们的指南将解释什么是吊环螺栓,不同类型、用途、尺寸和承载能力等。

    什么是吊环螺栓?

    吊环螺栓(又称吊环螺丝或吊眼螺栓)是一种在一端带有环圈的螺栓。它们用于各种物料举升应用,并且可以旋转或摇摆。在绑定绳索或电缆进行举升之前,固定环必须牢固地连接到结构上。在某些情况下,将会为吊环螺栓准备一个特别设计的孔。负载也可能需要连接到为其他用途设计的孔上,如螺柱。

    以前,将牢固固定在负载上的吊环螺栓会一直保持在原位,实际上成为负载的一部分。然而,现在常常使用可拆卸的起重点作为配件。不同国家的法规规定吊环螺栓需要可靠且质量良好。需要定期进行检查以确保达到标准。此外,通常建议拆下吊环螺栓,填补孔,并在适当的条件下存放,直到需要时再使用。

    吊环螺栓用途

    吊环螺栓

    重型锻造吊环螺栓具有连续环圈且通常固定在一个整体肩部上。它们可用于举升重型非轴向负载。然而,没有肩部的吊环螺栓不适用于举升重型非轴向负载。较小的吊环螺栓通常用于张紧电线、固定负载和其他非承载应用。

    承载等级的吊环螺栓适用于垂直举升应用。然而,它们不应用于角度举升。没有承载等级的螺栓可用于绑缚和引导电线应用。但是,在选择适合您需求的吊环螺栓时,应参考额定重量。

    在进行举升前,您必须对设备的用途和限制有所了解。您还应按照适当的吊装程序和适用的模式因素进行操作。吊环螺栓应处于良好工作状态,螺纹和孔应完全兼容。您还必须确保适当的清洁标准,并保护免受腐蚀和损坏。

    根据制造商的指南,您应按照加载程序进行操作。还应根据预期环境条件的影响选择吊环螺栓。发现螺纹磨损或其他重大问题时,需要更换吊环螺栓。此外,应避免使用承载能力大于吊环螺栓的折钩,以免超载。

    木材用吊环螺栓

    专为木材连接而设计的吊环螺栓也称为藤蔓吊环螺栓、螺旋吊环螺栓、吊环螺丝和车削或烧制吊环螺栓。它们具有用于固定木材、砖石或拉力锚的木螺纹或螺旋连接。这些吊环螺栓可与塑料壁塞结合使用,用于砖石安装。其他常见用途包括植物培育和固定金属丝棚架。

    混凝土用吊环螺栓

    有各种用于牢固连接砖和混凝土的吊环螺栓。这些吊环螺栓具有出色的抓握能力,并且可以适应由于钻孔弱材料(如砖墙)导致的超大孔洞。

    秋千用吊环螺栓

    有各种专为秋千而设计的吊环螺栓,使用高强度不锈钢制成。它们在螺栓顶部配有公制或英制的吊环,并非常适用于重型应用,包括移动面板和门。

    吊环螺栓类型

    吊环螺栓

    有四种主要的吊环螺栓品种,可提供各种尺寸和表面处理方式。标准吊环螺栓配有锻吊环,但您也可以购买经济型成型吊环的替代品。锻造吊环螺栓品种适用于重型举升应用。您还可以选择不锈钢制成的吊环螺栓,或者具有热浸镀锌钢等防腐涂层的吊环螺栓。

    常规和带肩吊环螺栓可用于牢固连接和举升负载。但是,在使用这些吊环螺栓时,要注意不要超过工作限制。带肩吊环螺栓适用于稍微倾斜的加载。但是,常规吊环螺栓只适用于垂直加载。如果将这些吊环螺栓施加角度加载,可能会有弯曲和断裂的风险。

    长杆吊环螺栓

    长杆吊环螺栓有各种尺寸可供选择,通常还会添加防腐涂层。这些吊环螺栓通常由不锈钢制成,具有良好的耐久性。它们适用于各种实际应用。

    轴环吊环螺栓

    这些吊环螺栓具有一个大的轴环,位于眼和螺纹之间。它们非常适用于需要两个或更多吊装点的轴向加载应用。轴环安全地固定在加工面上,支持吊环并防止螺纹弯曲。较小的吊环尺寸也意味着较小的杠杆作用。这些吊环螺栓可用于一系列应用,包括钢丝张紧和不同重量负载的安全连接。

    船用吊环螺栓

    有各种不锈钢机用螺纹吊环螺栓和环形螺栓专为船舶和商业应用而设计。这些吊环螺栓有不锈钢和镀锌钢两种,可确保出色的耐腐蚀性能。

    长杆吊环螺栓

    这些吊环螺栓具有特别长的杆身。适用于广泛的应用,包括将支撑线固定在木质围栏柱上,以支撑软果和葡萄藤。

    膨胀吊环螺栓

    有各种膨胀吊环螺栓,由镀锌钢等重型材料制成。可以使用壁塞将这些吊环螺栓安全固定在木材或砖石上。但是,您必须检查尺寸以确保适用于此类应用。

    大型螺纹吊环螺栓

    这些强大耐用的吊环螺栓可以由不锈钢和镀锌钢等材料制成。它们有多种长度可供选择,适用于连接木材和砖石。

    吊环螺栓材料

    吊环螺栓有多种材料和表面处理可供选择。塑料和橡胶吊环螺栓适用于某些应用中。

    您可以选择以下类型的金属吊环螺栓:

    • 黄铜
    • 青铜
    • 硬化钢
    • 不锈钢
    • 专有合金

    吊环螺栓经常使用阳极氧化、镀锌和镀层(金、锌或锡)来进行表面处理。还可以添加磷酸盐涂层以增强耐腐蚀性能,并应用底漆和涂料。

    碳钢

    碳钢

    碳钢吊环螺栓由铁和碳组合制成。碳的添加增加了螺栓的硬度和强度。有时也会添加锰以增加材料强度。然而,碳钢螺栓存在着降低延性的问题,与钢基螺栓相比,碳钢螺栓更难焊接。

    镀锌金属

    镀锌金属

    镀锌金属吊环螺栓上添加了一层锌涂层以防止生锈。热浸镀锌方法是将螺栓完全浸入熔融的锌溶液中。锌层有效防止腐蚀性物质与钢接触。钢材也将得到有效保护,防止刮擦。

    吊环螺栓尺寸

    吊环螺栓尺寸应从吊环的正下方测量。不同类型的吊环螺栓长度存在较大变化,例如矩形和长柄吊环螺栓。

    吊环螺栓

    吊环螺栓尺寸表

    理解尺寸的有效方法是使用吊环螺栓尺寸表。注意,在"M"后面的数字表示直径的毫米数。

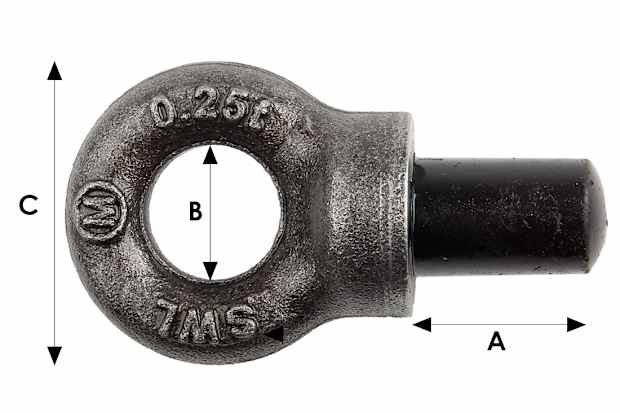

    这个图表清楚地显示了A、B和C的测量位置(见表格),以确保准确尺寸的吊环螺栓。

    尺寸
    A(轴长度)
    B (环直径)
    C (总长)
    M4291052
    M5361161
    M6451174
    M8601597
    M107317115
    M1210020154

    吊环螺栓承载能力表

    重要的是不要超过吊环螺栓的工作负载限制。使用螺母吊环螺栓进行角度起重时,可能需要调整工作负载。还需要确保螺母与相应的负载牢固地拧紧,并且应在吊环的平面上施加。

    轴直径
    线拉工作负荷限制(lbs)
    工作负载极限 60° 吊索角度(lbs)
    工作负载极限 45° 吊索角度(lbs)
    工作负载极限 小于45° 吊索角度(磅)****(lbs)
    1/4650420195160
    5/161200780360300
    3/815501000465380
    1/226001690780650
    5/85200338015601300
    3/47200468021601800
    7/810600689031802650
    113300864539903325
    1-1/4210001360063005250
    1-1/2240001560072006000
