泄压阀是什么？泄压阀符号和泄压阀作用介绍
什么是泄压阀？泄压阀符号、泄压阀作用是什么？它是如何工作的？您可以在我们的综合指南中了解更多信息。
泄压阀符号

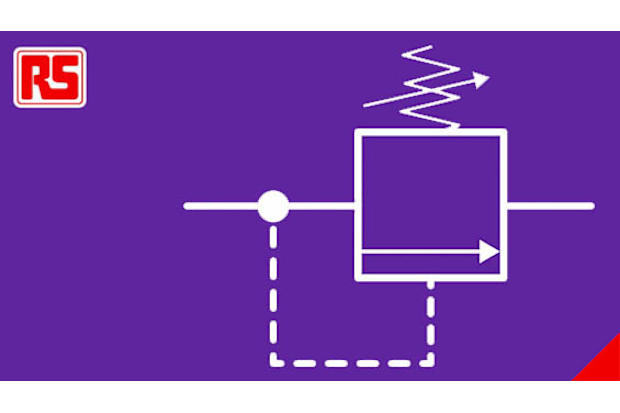

左图是在系统中表示泄压阀的符号。这样的符号表示这是一个简单、能直接操作的PRV阀。
值得注意的是，表示泄压阀符号不止一种，这是因为泄压阀会用于不同的系统，而且电力泄压阀和水力泄压阀的表示方式也不一样。
泄压阀作用是什么？
泄压阀的应用范围很广。它们可用于压缩空气系统，如工业自动化的气动系统。
泄压阀也是石油、天然气、国防、核能等高压工业的重要组成部分。因为在这些产业中，工业气体和工艺气体在高压下储存和运输，所以它们在使用前需要调到安全工作压力。
如果一个系统在运行过程中有潜在过压风险，那么该系统应一直用泄压阀。此外，泄压阀应自动包括在任何标准气动系统设计中。
泄压阀如何工作？
泄压阀用于保护压缩空气系统。他们能释放多余压力，以防止过压。当作用在阀门阀座上的压力足够大到克服弹簧的张力时，阀门就会打开。旋转控制手柄可以增加或减少弹簧的张力。同时，这会改变打开阀门所需的压力。如果压力升高到超过了预设值，弹簧机关就会打开，释放多余的压力。待压力下降到设定值之后，泄压阀将重新关闭。泄压阀用于防止系统过压。由于系统运作时，空气从容器或储罐中快速排出。因此，为了确保空气压缩系统的安全可靠运行，有必要在系统中安装泄压阀。
如何安装泄压阀
泄压阀是液压或气动系统中的重要部件。因为泄压阀是一种有效的保护措施，它能保护设备以及工人的安全。因此，操作人员必须用正确的方式安装和操作泄压阀。
接下来我们将向您展示如何正确、安全地安装泄压阀：
- 泄压阀需要垂直安装
- 注意不要过度拧紧阀门，这可能导致阀门损坏或流体泄漏
- 安装带凸缘的泄压阀时，请确保螺栓均匀下拉
- 请检查入口管道的直径，保证其不小于阀门，否则会导致流量的限制
- 确保出口管道大于阀门出口的尺寸，以确保流量不受限制
- 对出口管道做良好的支撑，防止其翘曲和泄漏，确保在发生热膨胀时管道不会受力过大。
锅炉泄压阀
锅炉泄压阀用以控制锅炉内的压力，并在超压情况下释放多余的压力。根据锅炉的具体型号，泄压阀可以置于锅炉外部或内部。安全起见，为了确保锅炉及其所有组件正常工作，锅炉的定期维护至关重要，而且应该将检查泄压阀作为维护的一环。PRV故障可能导致锅炉泄漏甚至更加严重的问题，因此，故障出现时，建议全程由完全合格的专业人员来解决问题。
如锅炉上的泄压阀确实需要更换，持证的气体工程师能够完成这项任务。更换过程本身相对简单，但由于它涉及气体，所以任何更换或维护工作只能由经过充分培训并持证的专业人员进行。
简单来说，更换过程包括：
- 关闭锅炉并排空系统
- 当且仅当压力表指针指向零，且可以安全地继续操作之后，拆下旧的泄压阀
- 安装新的泄压阀
- 向系统重新注水并进行测试，以确认新泄压阀可以正常工作
常见问题解答
泄压阀和减压阀有什么区别？
为了解释泄压阀和减压阀之间的主要区别，我们首先要了解他们的工作原理。减压阀只是利用弹簧对隔膜施压来打开阀门。出口压力升高并开始接近设定值时，膜片下方的压力开始克服弹簧的压力。随着压力的增加，阀门的阀杆被迫向上，从而关闭阀门。
因此，泄压阀释放的是油箱或系统中的额外压力，而减压阀会降低气动或液压回路中的压力。减压阀能在流体管路中感应压力的上升，即使再小也会被感应到，并且它们不允许压力高于预设值。
什么会导致泄压阀打开？
压力作用在阀座上，由此产生的力克服弹簧张力打开阀门。转动控制旋钮可以增加或减少弹簧的张力，从而调整打开阀门所需的压力。
压力调节阀的用途是什么？
压力调节阀可用于气体系统或液体系统。简单来说，它们可直接根据设计来设定阈值。这些阀门的应用范围很广，可以作为集成设备或外部组件使用。
压力调节阀是持续运行的。这确保了当上游压力出现波动时，下游压力可以保持稳定。
