Infineon WiFi开发套件, CYW43907芯片

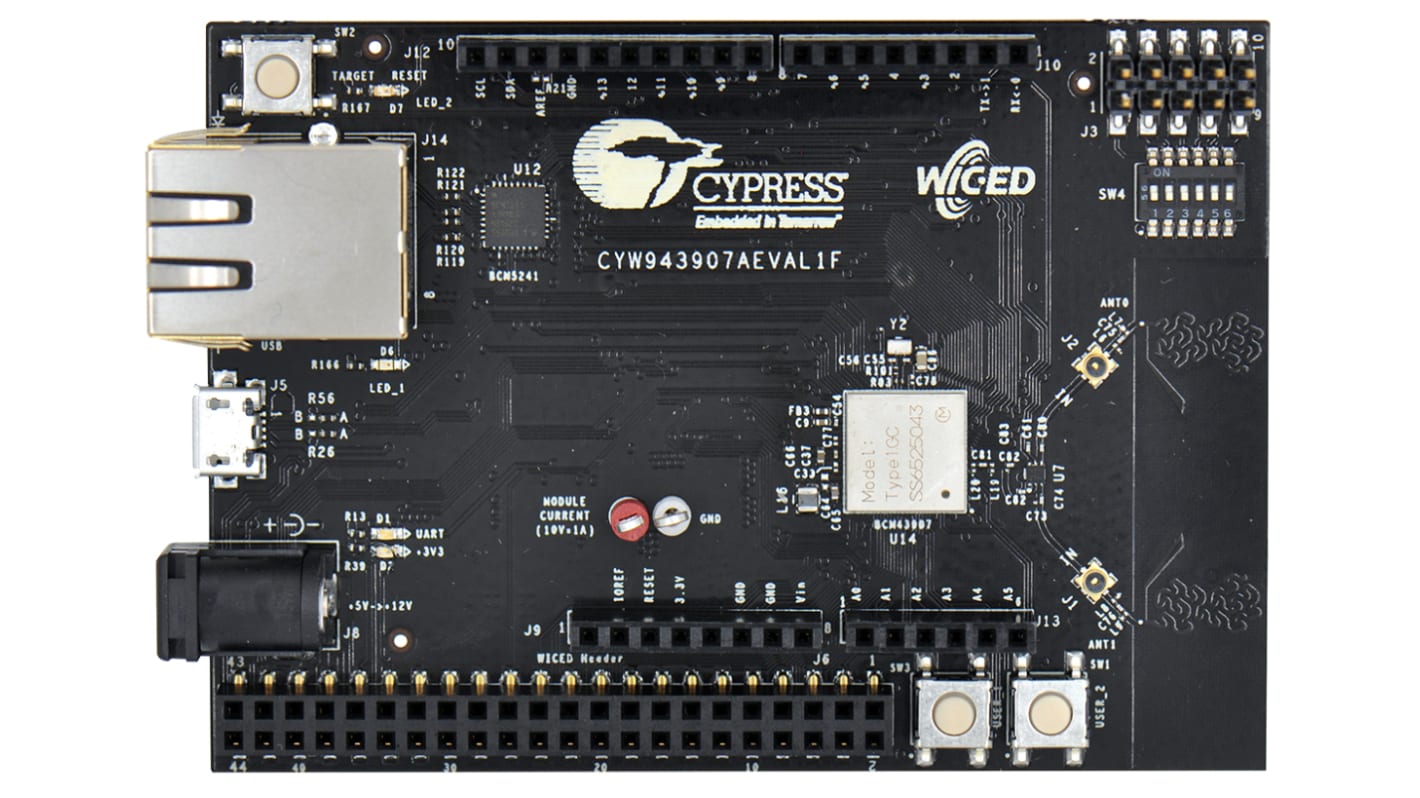

CYW43907 2.4/5GHz WiFi 评估套件

CYW943907AEVAL1F 评估套件使客户评估和开发基于 Cypress CYW43907 设备的单芯片 WiFi 应用。该套件可用于 WICED Studio 5.0 IDE。它具有嵌入式 TCP/IP 网络堆栈、安全请求和其他网络应用的功能。

• Murata CYW43907-1GC Cortex-R4 SoC WiFi/以太网 SIP 模块 • 无线协议：IEEE 802.11a/b/g/n
• 射频范围：2.4GHz 和 5.8GHz
• 射频输出功率：+12dBm @ 65Mbps、+17dBm @ 11Mbps
• 接收器灵敏度：-75dBm @ 65Mbps (2.4GHz)、-73dBm @ 65Mbps (5.8GHz)
• 板载编程器/调试器，使用 USB 接口和 USB-UART 桥
• I²C 总线上的板载 MAX11615 6 通道 12 位 ADC
• 板载 BCM5241 以太网 PHY 芯片
• 主机通信：以太网、SPI、I²C、UART
• 6 个 PWM 输出
• 重置按钮
• 2 个用户按钮
• 2 个用户 LED
• RJ45 插座，用于以太网连接
• MicroSD 卡插槽
• 2 个印刷电路板天线，用于天线分集
• 2 个外部天线插座
• 10 引脚 JTAG 连接器，用于 CYW43907 编程/调试
• 44 引脚 WICED GPIO 管座
• Arduino r3 兼容扩展板管座
• 电源：+5V 直流通过 USB micro-B 插座或 +5 至 +12V 直流通过套管插孔插座

随附

快速入门指南、USB-A 到 Micro-B 电缆
