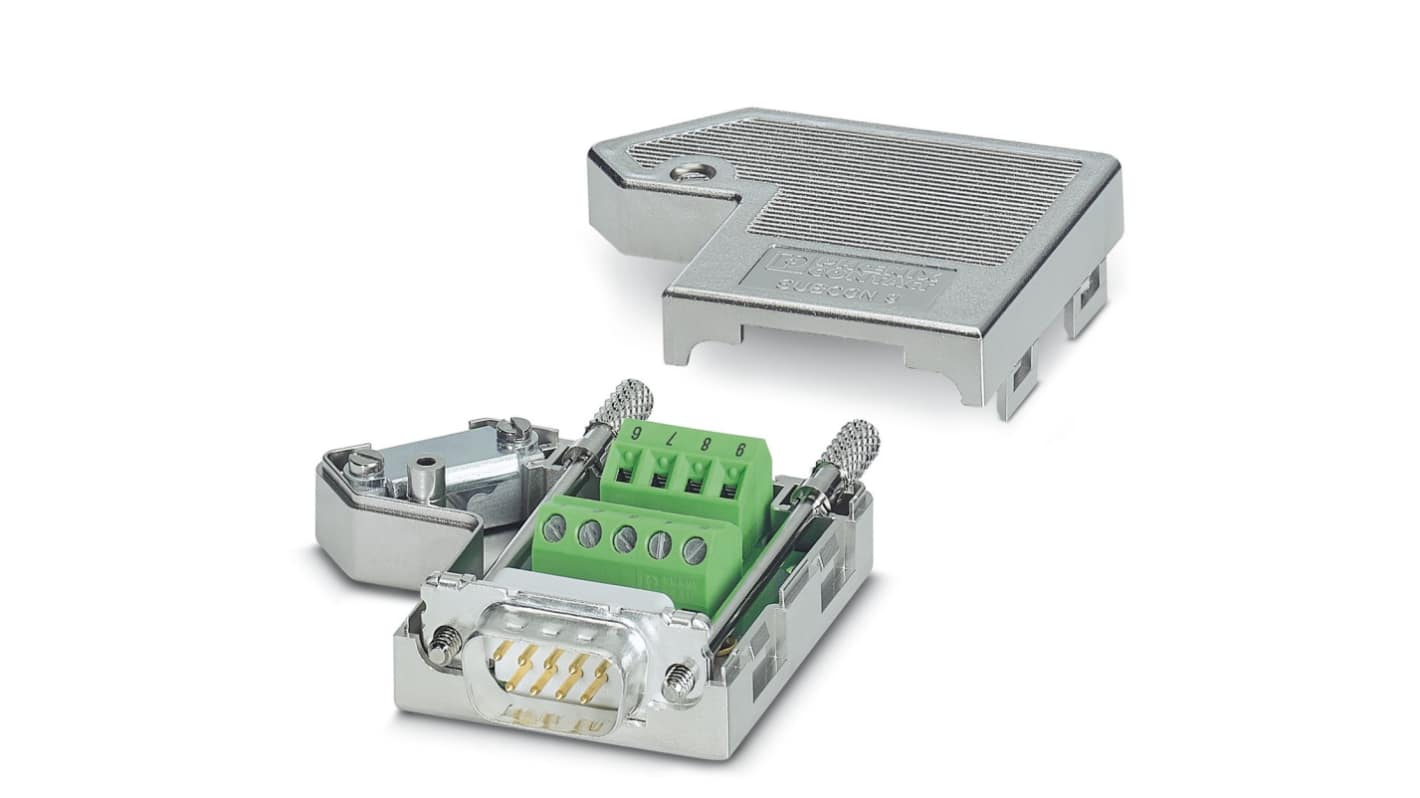

Phoenix Contact DB9针D-Sub连接器公插, 直角, 电缆安装, 电源接头组件端接, 2761509
- RS 库存编号 220-5162
- 制造商零件编号 2761509
- 制造商 Phoenix Contact
菲尼克斯电气 D-Sub 连接器，1A 触点电流，50V 额定电压 - SUBCON 9/M-SH - 2761509
需要对 PCB 添加即插即用功能？请选择菲尼克斯电气的这款 D-Sub 连接器。可插拔 VGA 电缆 200 次，因此特别适用于地面系统。内部连接装置可旋转以接受来自左侧或右侧的电缆；因此这是一款灵活的解决方案，可适应系统情况。
九个触点由高导电性铜制成，提高传输清晰度。ABS 壳体保证连接完全隔绝，可防止电磁干扰和泄露。
平均故障间隔时间为 155 年——即使发挥最大能力，也能全天候可靠运行。IP20 等级意味着具备触碰安全性，不会触电。此类装置常用于视听设备、游戏设备和计算机。
特性和优势
• -20°C 至 +75°C 的宽工作温度范围
• 螺钉连接，降低布线难度
• 兼容 16 至 26AWG 的电线，通用性高
• 紧凑型尺寸 16（宽）x 56.5（长）x 55mm（高），节省 PCB 上的空间
• 铜触点可在潮湿区域内耐受腐蚀
总线连接器
可重新接线的总线接口连接器，适用于Bitbus、CAN-Bus、Interbus-S(Fieldbus)和Profibus系统。紧凑型高品质的9路D-sub外壳，提供总线节点或总线端接两种型号，且带有颜色编码，易于识别。还为CAN-Bus和Profibus系统提供了服务节点，可在线编程和维修。每个接口随附详细的装配说明和安装配件。
提供两种型号，水平或垂直电缆插座
通过印刷电路板上的螺钉接线端子可快速可靠地连接
总线端接包括表面安装端接电阻器
颜色编码的主体可帮助安装和维修
由于具有完全绝缘外壳，可提供安全的ESD保护
随附可靠的压接应力消除件
| 属性 | 数值 |
|---|---|
| 触点数目 | 9 |
| 性别 | 公插 |
| 主体定位 | 直角 |
| 安装类型 | 电缆 |
| 节距 | 2.77mm |
| 端接方法 | 电源接头组件 |
| 额定电流 | 1A |
| 外壳材料 | ABS |
| 额定电压 | 50.0 V |
| 长度 | 56.4mm |
| 宽度 | 16mm |
| 深度 | 55mm |
| 触点材料 | 铜合金 |
| 系列 | SUBCON 9/M-SH |
| 尺寸 | 56.4 x 16 x 55mm |
