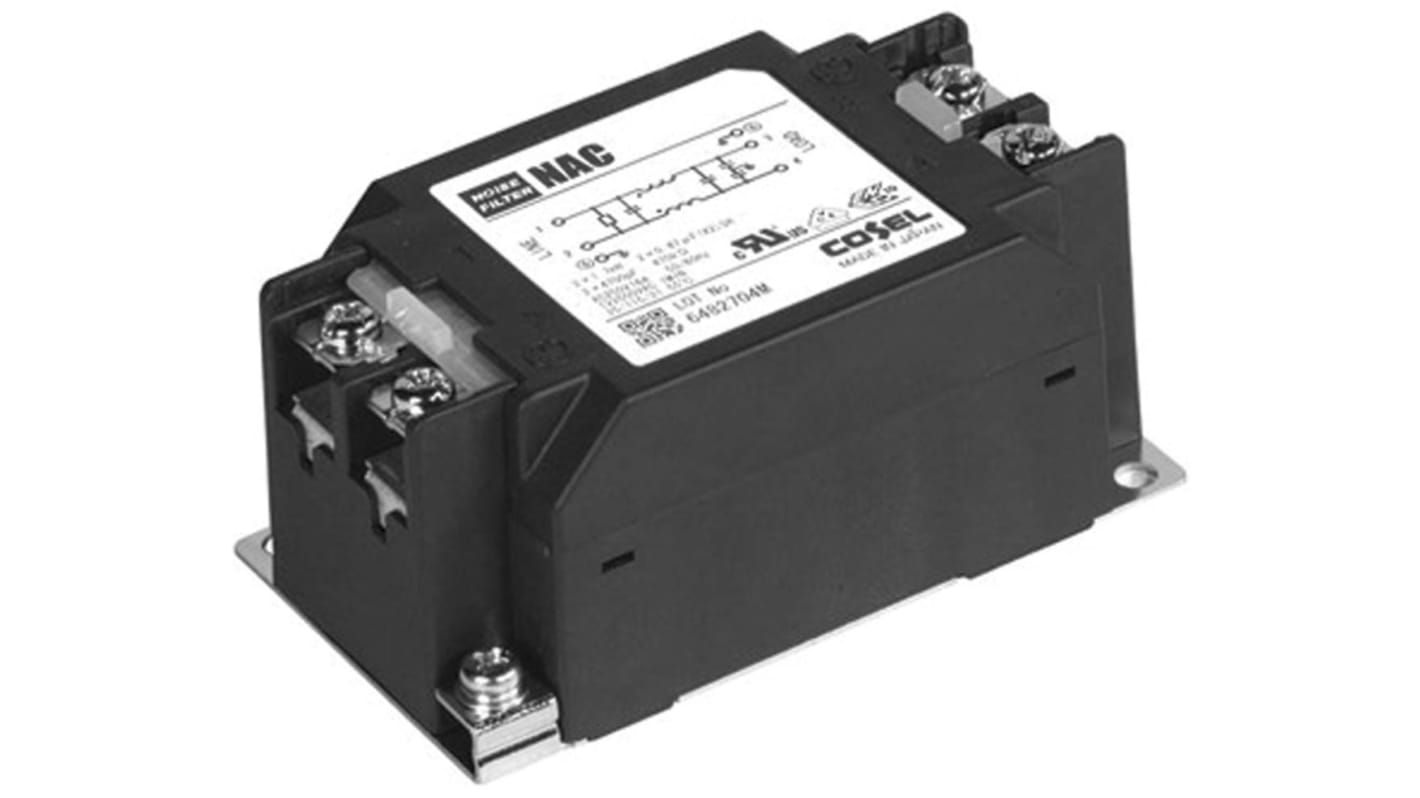

NAC 系列是单相噪声过滤器,设计用于有 150 kHz 到 1 MHz 高衰减型共模噪声的应用。它们具有快速且简便的下推接线端子,大大减少了维护和安装时间。连接电线、按下并用螺丝刀拧紧螺钉。
150 kHz 至 1 MHz 共模噪声高衰减类型
单相 250 V 交流
可选泄漏电流
DIN 导轨安装类型(可选)
按下型端子块
UL1283,CSA C22.2 No.8 (cUL),DIN EN60939 VDE0565 Teil 3-1,ENEC
属性 | 数值 |
---|---|
最大额定电流 | 30A |
最大额定电压 | 250 V 交流/直流 |
安装类型 | 面板安装 |
接端样式 | 螺丝 |
相位数 | 1 |
系列 | NAC |
阶段数目 | Single Stage |
工作频率 | 150 kHz → 1MHz |
长度 | 92mm |
深度 | 53mm |
高度 | 43mm |
电容值 | 4.7nF |
尺寸 | 92 x 53 x 43mm |
最低工作温度 | -40°C |
泄漏电流 | 0.5 mA |
最高工作温度 | +85°C |
电阻值 | 100MΩ |
