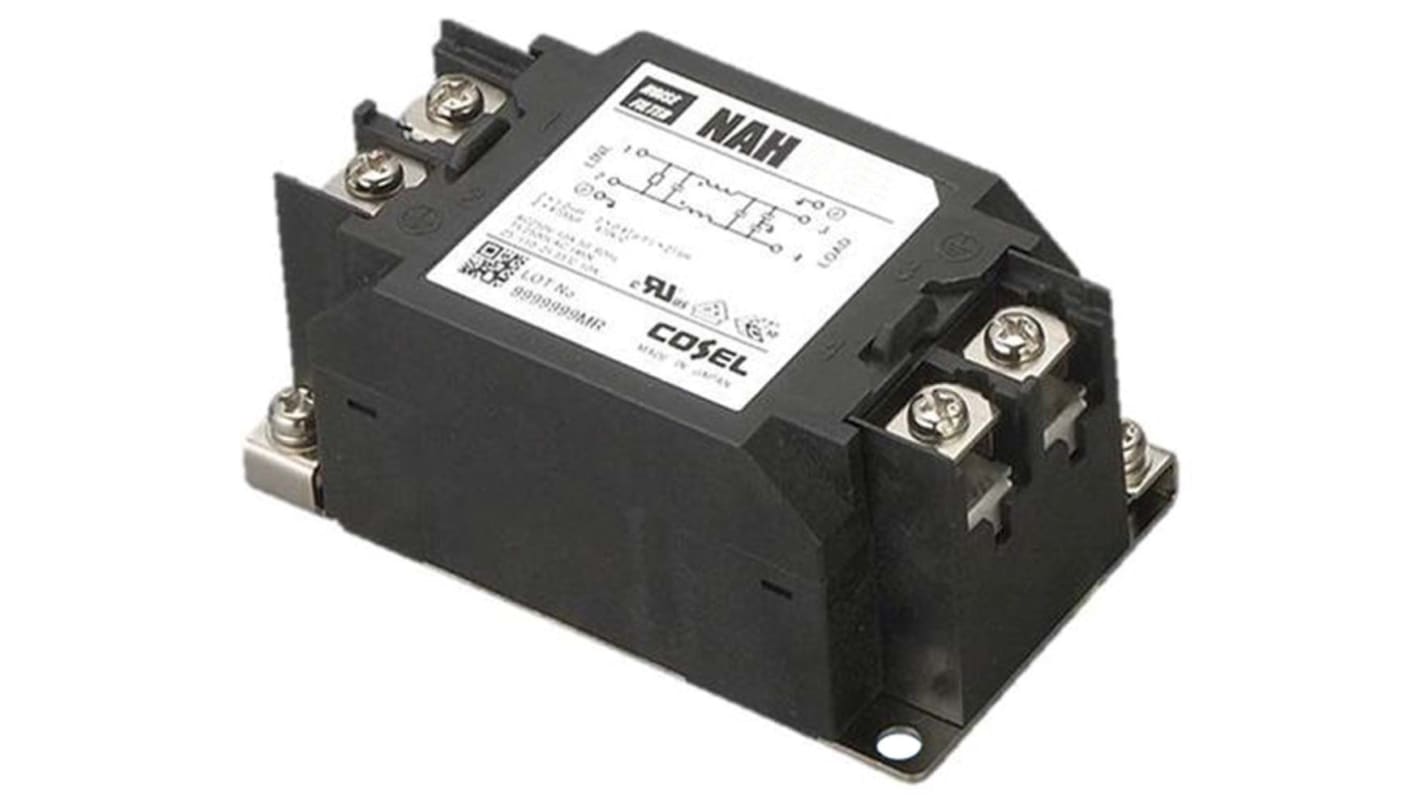

NAH 系列是单相噪声过滤器,设计用于有 10kHz 到 1MHz 超高衰减型共模噪声的应用。 它们适用于多种可能的应用,具有易于连接的下推式端子块和可选泄漏电流。
特征:
超高衰减型共模噪声,10kHz 到 1MHz
单相 250 V 交流
可选泄漏电流
快速且简便的下推接线端子 - 只需连接电线,向下推并用螺丝刀拧紧螺钉即可
DIN 导轨安装类型(可选)
UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC
属性 | 数值 |
---|---|
最大额定电流 | 10A |
最大额定电压 | 250 V 交流/直流 |
安装类型 | 面板安装 |
接端样式 | 螺丝 |
相位数 | 1 |
系列 | NAH |
阶段数目 | Single Stage |
工作频率 | 10 kHz → 1MHz |
长度 | 92mm |
深度 | 53mm |
电容值 | 4.7nF |
高度 | 43mm |
尺寸 | 92 x 53 x 43mm |
最低工作温度 | -40°C |
泄漏电流 | 0.5 mA |
最高工作温度 | +85°C |
电阻值 | 100MΩ |
