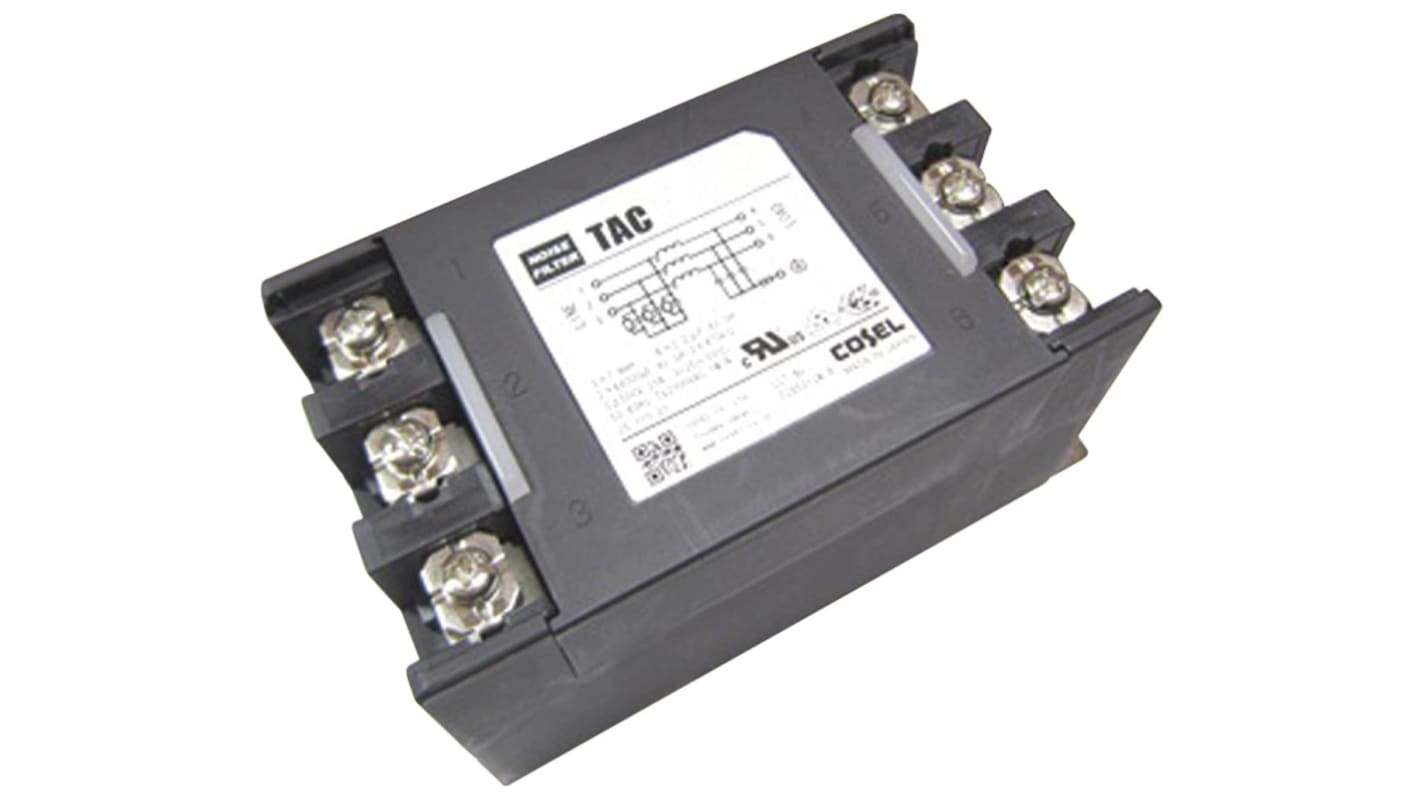

TAC 系列是三相 500V 噪声滤波器,设计用于需要高衰减(1 级)类型滤波器的应用。
特征:
150kHz 至 1MHz 共模噪声高衰减
三相 500 V 交流
TAC-04 至 TAC-30
快速简单的按下式接线端子
只需连接的电线、按下并用螺丝刀拧紧螺钉
DIN 导轨安装类型(可选)
TAC-50 至 TAC-300
三相额定电压 500 V 交流(电压范围:最高 528 V)
可选泄漏电流值
UL1283、CSA C22.2 No.8 (C-UL)、DIN EN60939 VDE0565 Teil 3-1、ENEC
属性 | 数值 |
---|---|
最大额定电流 | 30A |
最大额定电压 | 500 V 交流 |
安装类型 | DIN导轨 |
接端样式 | 螺丝 |
相位数 | 3 |
阶段数目 | Single Stage |
系列 | TAC |
工作频率 | 150 kHz → 1MHz |
长度 | 63mm |
深度 | 73mm |
高度 | 129mm |
电容值 | 68nF |
尺寸 | 63 x 73 x 129mm |
泄漏电流 | 2.5 mA |
最低工作温度 | -40°C |
最高工作温度 | +85°C |
电阻值 | 100MΩ |
