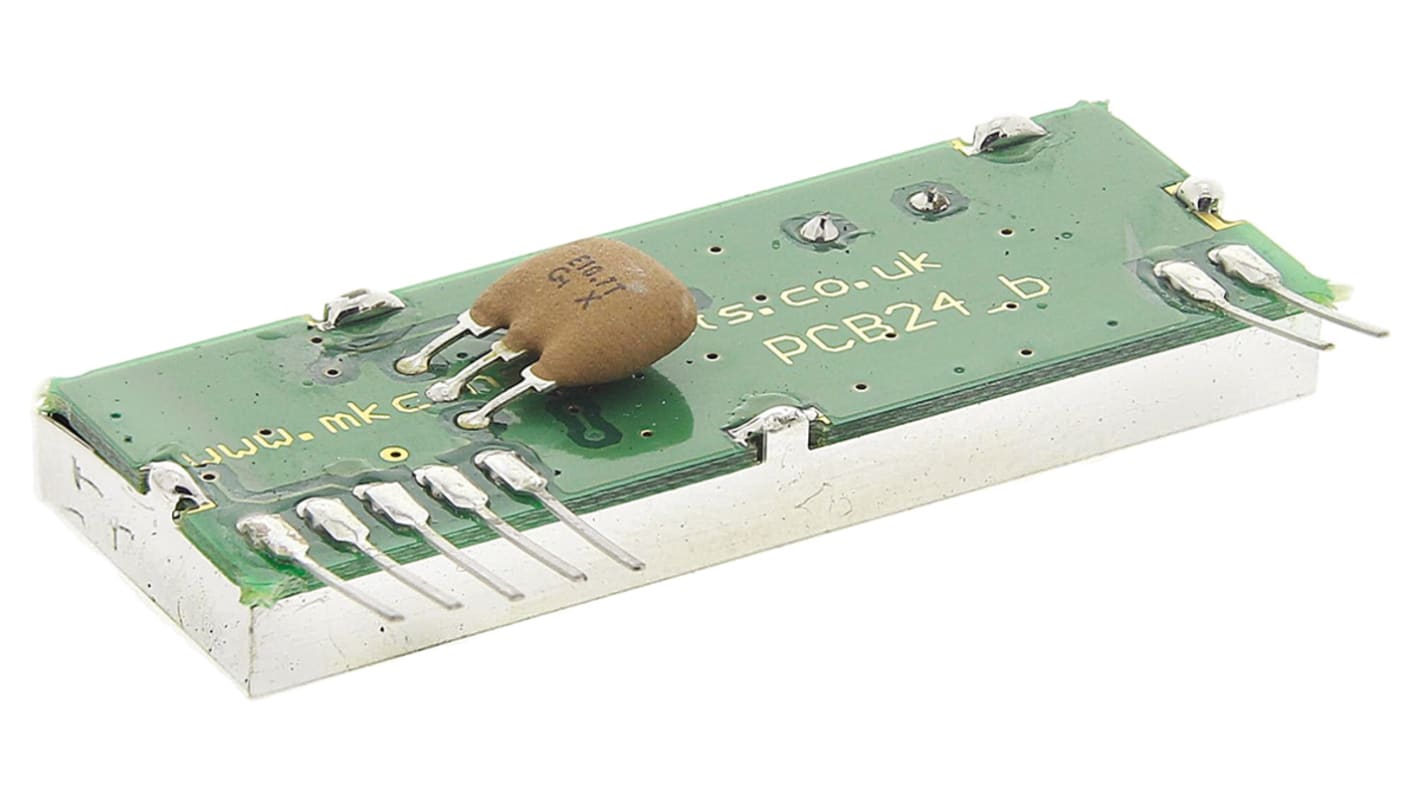

RF Solutions 射频模块, 4.5 → 5.5V, FM调制技术
- RS 库存编号 505-6761
- 制造商零件编号 R7G-434-225
- 制造商 RF Solutions
T7G/R7G-434 窄带射频发射器/接收器模块
T7G/R7G 系列为屏蔽窄带射频发射器和接收器模块，可以实施远程控制或简单遥测链路。
射频工作载频：434MHz ISM 频段
通道带宽：12.5kHz
射频输出功率：高达 +16dBm
接收器灵敏度：-117dBm
调制：FSK
OTA 数据速率：高达 20kbps
范围：远达 1000m（瞄准线）
接收器 RSSI 输出
主机通信：串行
电源：+4.5 至 +5.5V 直流
工作温度范围：-10 至 +55°C
尺寸：10.5 x 31.5 x 3mm（发射器），17 x 48 x 8.3mm（接收器）
应用：远程控制、无线网络、遥测、长距离通信，用于物联网 (IoT)
RS 产品代码
505-6733 T7G-434.075 Tx，通道频率 434.075MHz
505-6755 T7G-434.225 Tx，通道频率 434.225MHz
505-6749 R7G-434.075 Rx，通道频率 434.075MHz
505-6761 R7G-434.225 Rx，通道频率 434.225MHz
505-6799 R7G-434.525 Rx，通道频率 434.525MHz
注
4 按钮安全远程控制系统可使用一个 Tx 和一个 Rx 模块以及 Holtek HT12 编解码器芯片组构建：HT12E 编码器，RS 部件号 885-0692，HT12D 编码器，RS 部件号 885-0702
认可
ETSI
无线模块 - RF Solutions
| 属性 | 数值 |
|---|---|
| 元件类型 | 模块 |
| 扩充槽 | 434MHz |
| 调制技术 | FM |
| 最高射频数据传输率 | 20kbit/s |
| 接收器灵敏度 | -117dBm |
| 电源电压 | 4.5 → 5.5V |
| 尺寸 | 48 x 8.3 x 17mm |
| 高度 | 17mm |
| 长度 | 48mm |
| 最高工作温度 | +55 °C |
| 最低工作温度 | -10°C |
| 宽度 | 8.3mm |
