RF Solutions 射频模块, 2.2 → 12V, 串联接口, FM调制技术
- RS 库存编号 793-4395
- 制造商零件编号 T9-434-075
- 制造商 RF Solutions

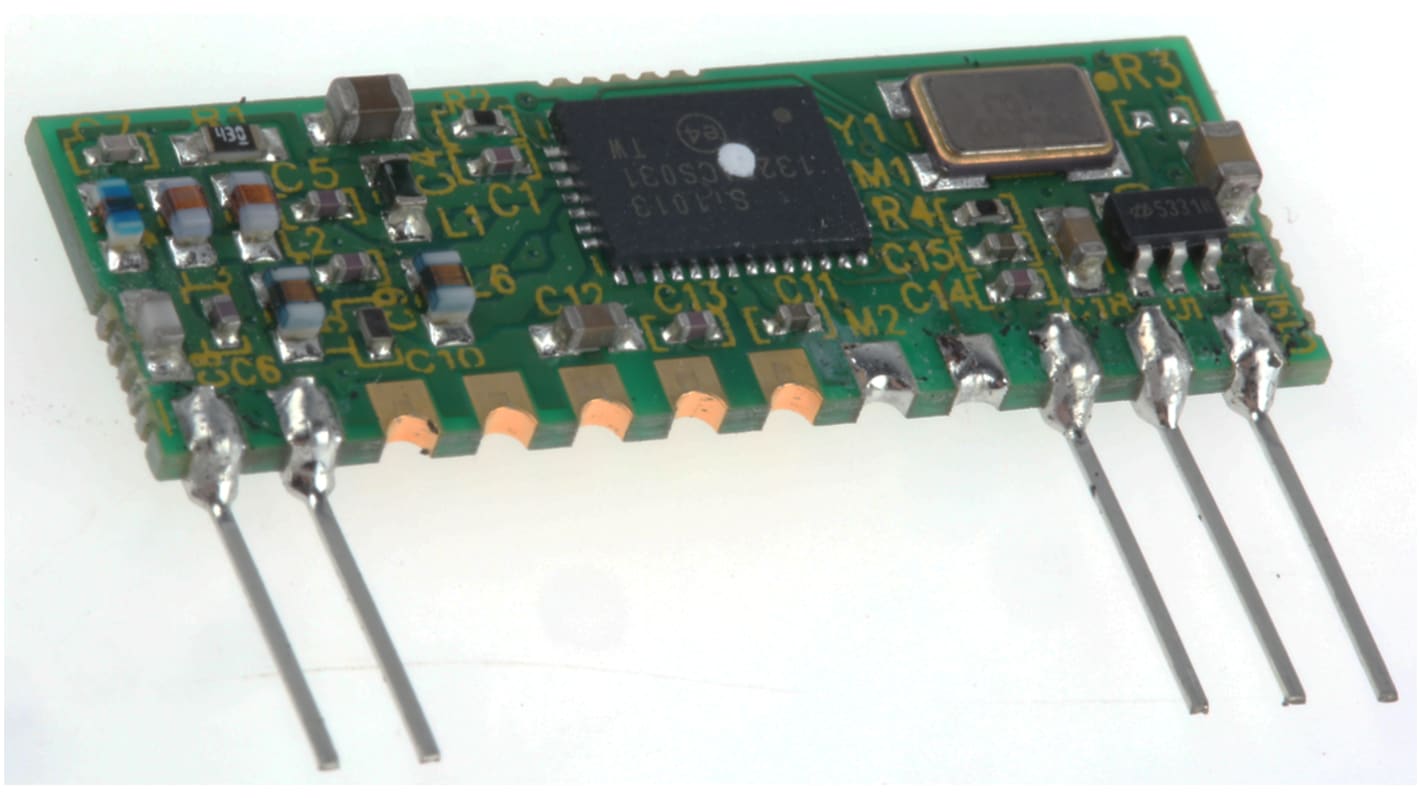

T9-434-xxx 窄带射频发射器模块
T9-434-xxx 是基本窄带发射器模块，可在 434 MHz ISM 频带中工作。 数字数据可直接从微控制器串行端口或通过合适的编解码器进行通信。
射频载频：434MHz ISM 频段
通道带宽：50kHz
射频输出功率：+13dBm
调制：FSK
范围：远达 1000m（瞄准线）
OTA 数据速率：20kbps
主机通信：串行
电源：+2.2V 至 +12V 直流
工作温度范围：-10 至 +55°C
板尺寸：31.5 x 10.5 x 3mm
应用：远程控制、无线网络、遥测、长距离通信，用于物联网 (IoT)
RS 产品代码
793-4395 T9-434-075 通道频率 434.075MHz
793-4405 T9-434-225 通道频率 434.225MHz
793-4408 T9-434-525 通道频率 434.525MHz
注
4 按钮安全远程控制发射器可使用 T9-434 和 RF600E 编码器构成，RS 部件号 505-6929
认可
ETSI
无线模块 - RF Solutions
| 属性 | 数值 |
|---|---|
| 元件类型 | 模块 |
| 扩充槽 | 434MHz |
| 调制技术 | FM |
| 最高射频数据传输率 | 57kbit/s |
| 最大输出功率 | +13dBm |
| 接收器灵敏度 | -121dBm |
| 支持的总线接口 | 串联 |
| 电源电压 | 2.2 → 12V |
| 尺寸 | 3 x 31.5 x 10.5mm |
| 高度 | 10.5mm |
| 长度 | 31.5mm |
| 最高工作温度 | +55 °C |
| 最低工作温度 | -10°C |
| 宽度 | 3mm |
